II. Namjena i način spajanja cijevi

Cijevi dakle služe za prijenos tekućina i plinova. Za prijenos vode za pranje i piće cijevi moraju biti izrađene iz materijala koji nisu štetni po zdravlje, a cijevi za razvod centralnog grijanja i plina moraju biti dovoljno čvrste, jeftine i sigurne.

U tehničkoj praksi najčešće susrećemo:

 - čelične šavne i bešavne cijevi,

 - cijevi iz sivog i čeličnog lijeva

 - bakrene cijevi

 - cijevi iz umjetnih, polimernih materijala (plastične, kompozitne i kompozitne višeslojne)

Geometrija cijevi:

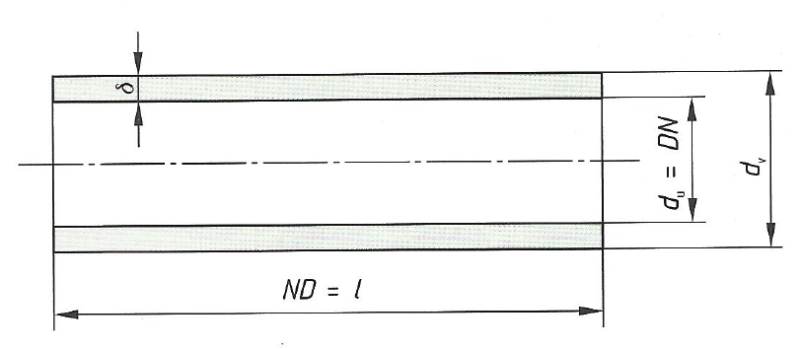

Cijev u uzdužnom presjeku.

Gdje je:

r - polumjer unutarnjeg promjera cijevi u milimetrima (mm),

du = DN - nazivni promjer (unutarnji promjer cijevi) (mm),

dv - vanjski promjer cijevi (mm)

ND = l - duljina cijevi, (mm)

δ (delta) -  debljina stijenke cijevi, (mm).

Način spajanja cijevi ovisi o materijalu cijevi, namjeni i raspoloživoj opremi:

  • čelične cijevi najčešće se spajaju preklopnim i čeonim zavarivanjem, navojnim spojevima (navojnim spojnicama) i prirubnicama.

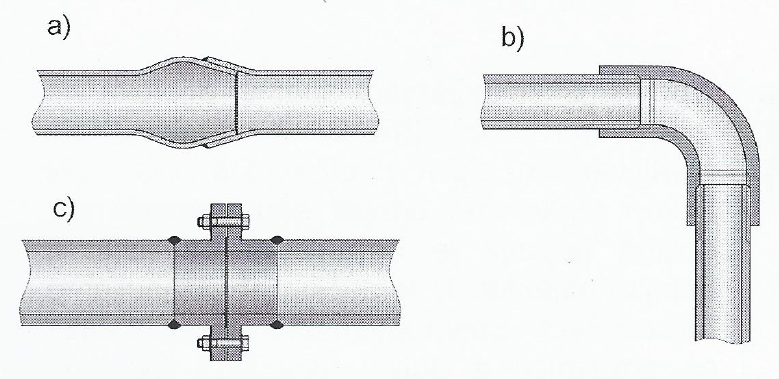

Slika prikazuje spajanje čeličnih cijevi;

a) spoj preklopnim zavarivanjem,

b) spoj navojem,

c) spoj prirubnicom

  • lijevane cijevi spajaju se prirubnicama i naglavnim s kudjeljom i olovom, a cijev s jedne strane ima glatki kolčak:

Slika prikazuje spajanje cijevi iz sivog lijeva utičnim spojem (kolčakom), s kudjeljom i olovom;

1 - kudjelja,

2 - olovo

  • polimerne cijevi spajaju se zavarivanjem, lijepljenjem (lijepljenim kolčacima) i naglavnim spojnicama s poprečnim brtvama (gumicama) i spojnicama s navlačnim prstenima:

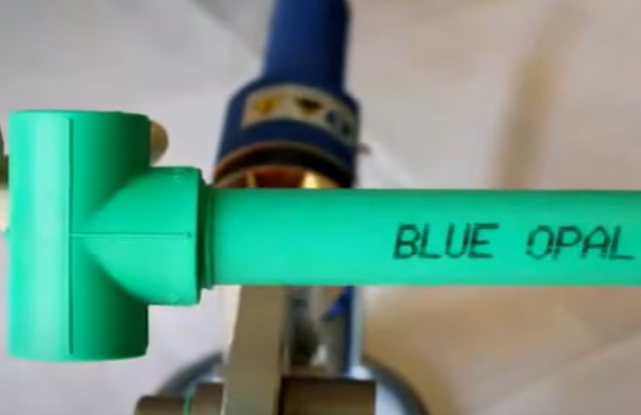

Slika prikazuje postupak spajanja PPR cijevi, polifuzijskim zavarivanjem.

Spajanje PVC cijevi lijepljenjem dvokomponentnim ljepilom.

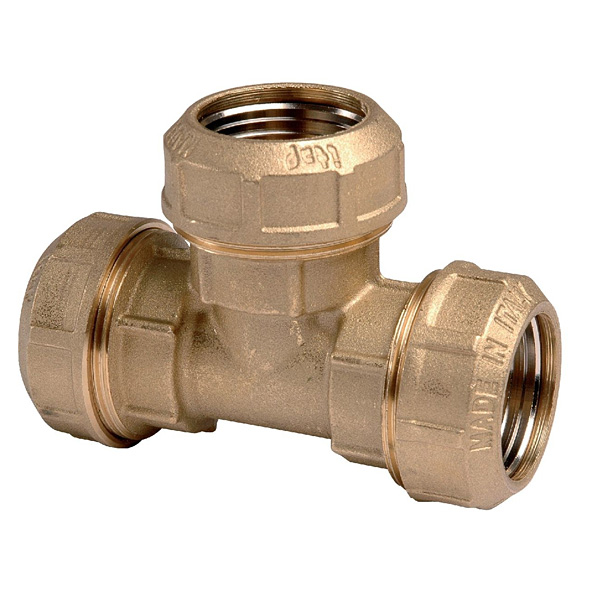

Spajanje PEHD (Alkaten cijevi), mesinganom spojnicom.

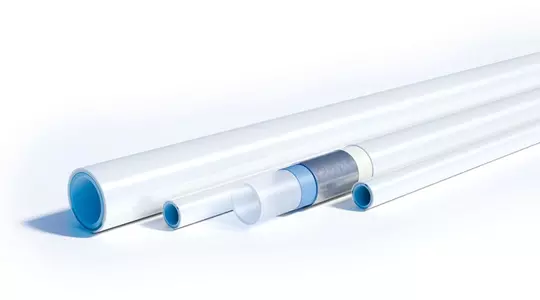

  • višeslojne cijevi spajaju se navojnim spojnicama i preso spojnicama s poprečnim brtvama (gumicama) i spojnicama s navlačnim prstenovima:

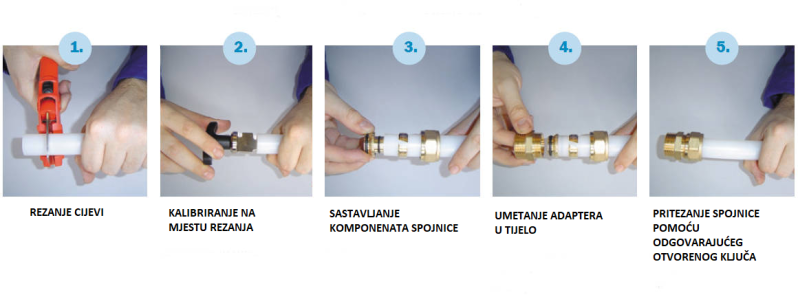

Spajanje višeslojnih cijevi navojnim spojem.

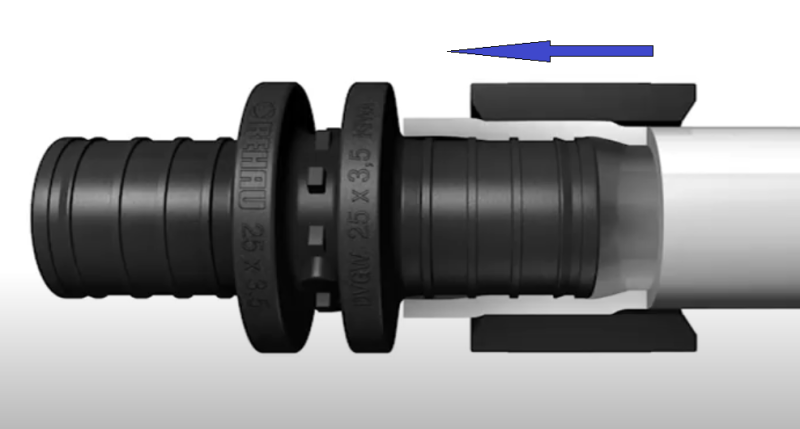

Spajanje višeslojnih cijevi navlačenjem prstena.

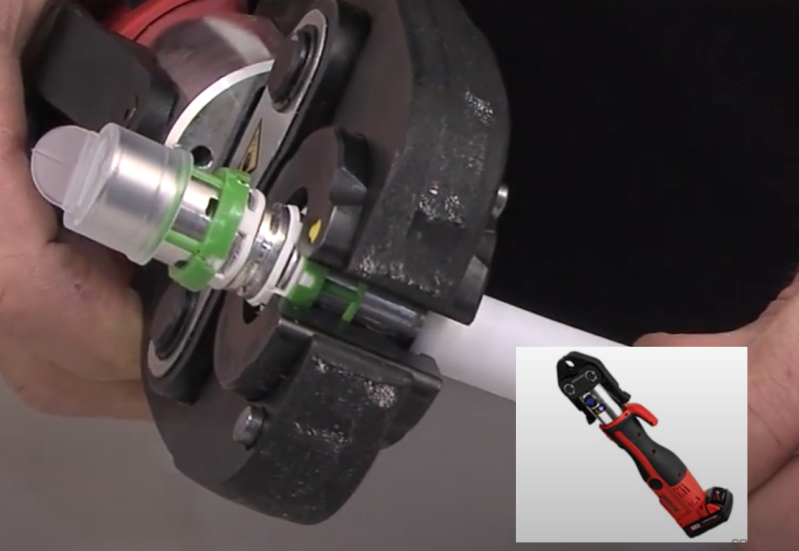

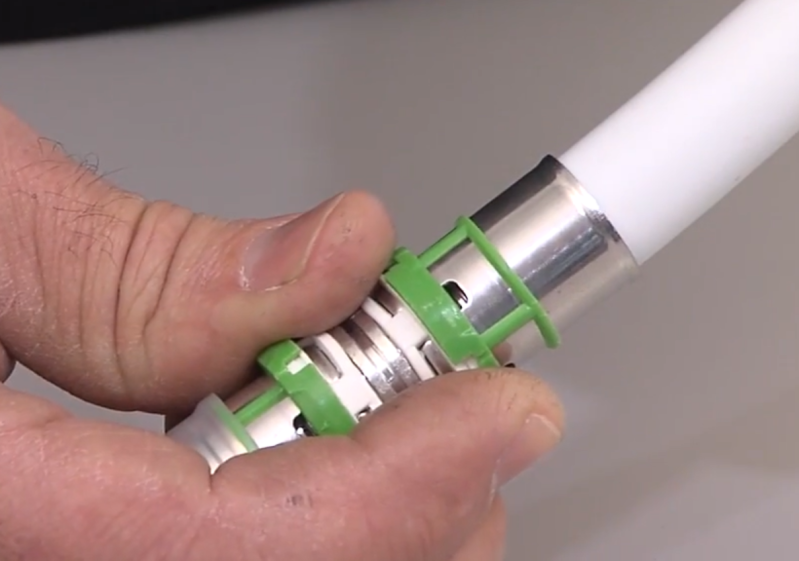

Spajanje višeslojnih cijevi postupkom uprešavanja, tj. press postupkom.

  • bakrene cijevi spajaju se lemljenjem, preso i navojnim spojnicama (u kombinaciji s lemljenim spojem):

Spajanje bakrenih cijevi upresavanjem.

Spajanje bakrenih cijevi lemljenjem.

Što smo naučili ?

  1. Za što služe cijevi ?
  2. Od kakvih materijala mora biti izrađena cijev za transport vode za pranje i piće ?
  3. Kakvi se materijali odabiru za izradu cijevi za razvod centralnog grijanja i plina ?
  4. Kakve materijale za cijev susrećemo u tehničkoj praksi ?
  5. Skiciraj uzdužni presjek cijevi i kotiraj geometrijske karakteristike cijevi. Objasni što označavaju navedene geometrijske karakteristike ? (r, du = DN, dv, ND = L, δ)
  6. Na koji način se najčešće spajaju čelične cijevi ?
  7. Na koji način se spajaju lijevane cijevi ?
  8. Nabroji načine spajanja polimernih cijevi.
  9. Na koji način se spajaju PVC cijevi ?
  10. Na koje sve načine spajamo višeslojne cijevi.
  11. Na koja dva načina spajamo bakrene cijevi.
  12. Na koji način spajamo alkaten (PEHD) cijevi ?
