V. Rastavljivi spojevi

Rastavljivi spojevi su takvi spojevi kod kojih se prilikom rastavljanja ne oštećuju ili ne uništavaju pozicije koje su bile sastavni dio sklopa.

Isto tako, za ove rastavljive spojeve vrijedi pravilo da se nakon razdvajanja mogu ponovo ne ometano i jednostavno spojiti u sklopivu konstrukciju kakva je bila i prije.

Primjer rastavljivog spoja PPR cijevi

Primjer nerastavljivog spoja PPR cijevi

Rastavljive spojeve u instalaterskoj tehnici dijelimo na:

  • prirubničke spojeve

  • navojne spojeve

  • stezne spojeve

  • duge navojne spojeve

  • spojeve s cijevnim spojkama

  • Prirubnički spojevi

Prirubnički spoj je vrsta rastavljivog spoja koji se ostvaruje pomoću prirubnica (valjkastih ploča s provrtima) i vijaka s metričkim navojem.

Prirubnice su valjkaste ploče okruglog oblika s provrtima za vijke (slika 4-2).

Broj provrta ovisi o veličini nazivnog promjera ND ≡ du cijevi koju dolazi prirubnica i o nazivnom tlaku. Broj provrta na prirubnici kreće se od najmanje 4 do najviše 32 provrta.

Materijal za izradu prirubnice isti je kao i za cijevi.

Spajanje prirubnice na cijev ovisi o vrsti materijala prirubnice i cijevi. Tako imamo spajanje prirubnice na cijev zavarivanjem, lemljenjem, navojno i kombinirano navojno spajanje uz zavarivanje. Slika 4-3 prikazuje zavarenu prirubnicu.

Kvaliteta brtve igra važnu ulogu kod ovakvog spoja jer se brtvom ostvaruje nepropusnost prirubničkog spoja.

Ovaj način spajanja koristi se uglavnom za veće promjere cijevi u vodovodnim instalacijama i plinskim instalacijama te u instalacijama sustava grijanja, primjerice prirubnički ventili ili neka druga prirubnička armatura na cijev se spaja samo prirubničkim spojem.

Za one koji žele znati više: pravilna montaža brtvi među prirubničkim spojevima na cijevima:

1) Očistite i pregledajte brtvene površine

  • Potrebno je očistiti svu prljavštinu s brtvenih površina na prirubnicama pomoću čelične četke.

  • Brtvena površina se ne smije oštetiti mehaničkim djelovanjem.

2) Postavite prirubnice u istoj ravnini

  • Postavljanje prirubnica u istoj ravnini tkz. centriranje prirubničkog spoja je prvi preduvjet učinkovitog brtvljenja.

  • Prirubnice moraju biti paralelne kada se montiraju jedna uz drugu.

3) Pravilna montaža brtve

  • Brtve moraju biti uskladištene na suhom mjestu u horizontalnom položaju da se izbjegne deformacija materijala.
  • Prije montaže, pregledajte novu brtvu – je li cjelovita, pravilno izrezanog oblika, bez sitnih pukotina ili poderotina.
  • Brtva mora biti odgovarajućih dimenzija, unutarnji promjer brtve ne smije biti manji od unutarnjeg promjera prirubnice.
  • Ne smije se koristiti više brtvi kako bi „podebljali“ postojeću brtvu.
  • Postavite brtvu između dvije prirubnice i također centrirajte.

4) Podmazivanje nosive površine

  • Podmazivanje nosivih površina vijaka, matica i podloški je krunski korak prilikom montaže nove brtve.
  • Korišteno mazivo, pasta ili sprej moraju imati fizikalna i kemijska svojstva koja odgovarati temperaturi i tlaku, sprječavaju nastanak korozivnosti prirubničkog spoja, smanjuju trošenje i olakšavaju kasnije rastavljanje prirubničkog spoja, smanjuju utjecaj vibracija te povećavaju otpornost na naprezanje spoja tijekom rada jer cjevovodi dilatiraju (a dilatacijama su izloženi i prirubnički spojevi).
  • Mazivo ili pasta se nanose u tankom sloju i moraju biti jednoliko raspoređeni po svim nosivim površinama svih navoja, matica i podložaka.
  • Mazivo se ne smije nanositi na površine brtvi ili prirubnica, te površine treba očistiti petrolejem ili odgovarajućim sredstvom za odmašćivanje.

5) Postavljanje i dotezanje vijaka

  • Svi vijci moraju biti odgovarajuće duljine.
  • Prije dotezanja matica, provjerite momente dotezanja s proizvođačem brtvi tj. vrijednosti momenta dotezanja.
  • Naprezanje vijaka nastalo tijekom dotezanja primjenom odgovarajućeg momenta mora biti unutar granica čvrstoće materijala od kojeg su načinjeni vijci.
  • Dotezanje matica u 4 prolaza se radi tako da: a) dotegnite matice u prvom prolazu ali nemojte da moment prijeđe 20% preporučene vrijednosti momenta b) u prvom prolazu dotegnite svaku maticu do cca 30% preporučene vrijednosti momenta c) u drugom prolazu dotegnite svaku maticu do cca 60% dozvoljene vrijednosti momenta d) u trećem prolazu dotegnite svaku maticu do cca 100% dozvoljene vrijednosti momenta i za kraj e) primijenite još jednom dotezanje pri maksimalno dozvoljenom momentu na sve matice u smjeru kazaljke na satu radi osiguranja.

Redoslijed zatezanja vijaka

6) Provjera dotegnutosti vijčanih spojeva

  • Rasterećenje ili opuštanje dotegnutog prirubničkog spoja se obično događa unutar 24 sata nakon zamjene brtve. Uzrokuju ga rasterećenje vijčanog spoja i puzanje brtvenog materijala.
  • Zato je preporučljivo ponovno izvršiti dotezanje nakon 24h dok je sustav cijevi još na temperaturi okoline i atmosferskom tlaku, prije nego se u cijevi uvede radni medij određenog tlaka i temperature.
  • Vijčani spojevi se ne smiju dotezati kada je sustav ispunjen radnim medijem određenog tlaka i temperature.
  • Također, ne preporučuje se ponovno dotezati brtve izrađene iz mekanih elastomernih materijala nakon što je prirubnički spoj bio izložen radnom tlaku i temperaturi (u praksi se još naziva dotezanje na toplo), inače će brtva puknuti i uzorkovati propuštanje medija što predstavlja veliku opasnost za djelatnike i okoliš.
  • Ponovna provjera dotegnutosti ne garantira da će svi spojevi biti 100% nepropusni ali primjena 6 preporuka povećava pouzdanost prirubnički spojeva i omogućava efikasno brtvljenje. Procedura bi trebala biti standardizirana za većinu prirubničkih spojeva u procesnoj industriji poput naftne, kemijske i petrokemijske.

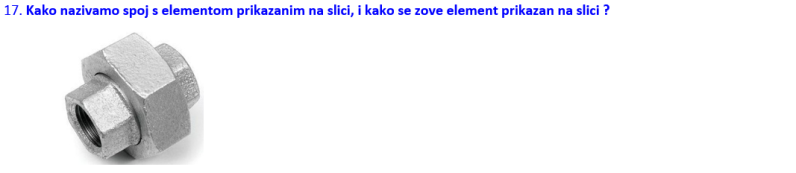

  • Navojni spojevi s maticom (holender maticom)

Navojni spoj s maticom jest vrsta rastavljivog spoja, koji omogućava spoj dvaju cijevi iz različitih materijala i/ili priključak uređaja kao što su vodomjeri, plinomjeri i drugi mjerni uređaji.

Navojni spojevi s maticom primjenjuju se kod čeličnih i bakrenih cijevi u vodovodnoj instalaciji i plinskoj instalaciji.

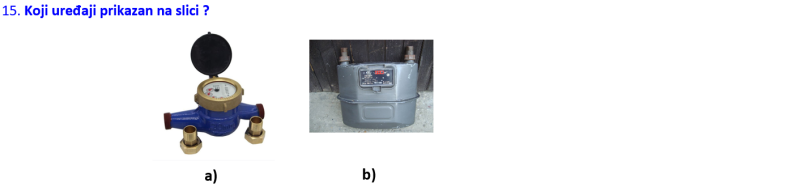

Holender matica za spoj vodomjera

Holender matica za spoj plinomjera

Nepropusnost se ostvaruje brtvom koja može biti plosnata, končana ili kuglasta. Kod spajanja čeličnih cijevi uz plosnatu brtvu koristi se i brtveni prsten kao sastavni dio spoja.

Holender matica za PPR cijev

Holender matica za PAP cijev

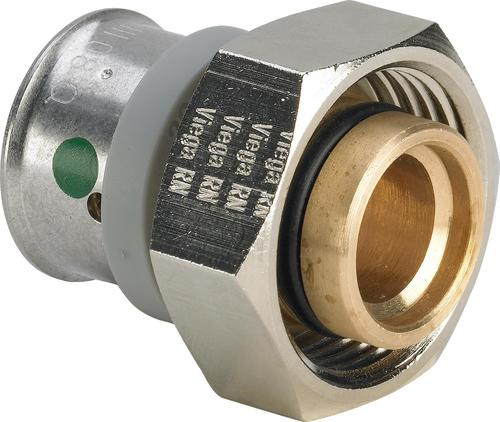

Holender matica za Cu cijev

Holender matica za čeličnu pocinčanu cijev

Pogledajmo video primjer spajanje holender maticom

Spajanje redukcijskom holender maticom (redukcija promjera)

Spajanje nipela holender maticom

  • Dugi navojni spoj - rezanje cijevi, narezivanje cijevnog navoja

Kod ovog spoja unutarnji je navoj cilindričnog oblika, koji se nalazi u spojniku, a vanjski je navoj koničnog oblika i izveden je na cijevi (slika 4-5).

Spoj se ostvaruje tako da vanjski dio kao čep ulazi u unutarnji dio. Dužina navoja odgovara širini nareznice.

Navoj može biti: lijevi, desni, a narezuje se ručnom ili električnom nareznicom, ili strojno na tokarskom stroju.

Nepropusnost se postiže brtvljenjem s pomoću kudjelje i lanenog ulja ili kudjelje i prikladne paste.

Kod vodovodnih instalacija brtvena sredstva smiju otvrdnuti, a kod plinskih instalacija brtvena sredstva ne smiju.

Alat za narezivanje cijevnog navoja:

Komplet set za ručno narezivanje cijevnog navoja

R 3/8" - R1/2" - R3/4" - R1" - R1.1/4 "

Narezna glava u kojoj su smješteni noževi za narezivanje

Noževi za narezivanje različitih  veličina navoja

Držač narezne glave

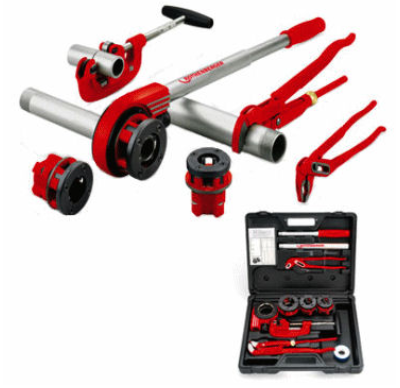

Rothenberger komplet za narezivanje navoja na čeličnu cijev

Vježba 1. Rezanje čelične cijevi promjera 3/4" i obrada (srhova)

Vježba 2.1. Narezivanje navoja R3/4" na čeličnu cijev i brtvljenje spoja

Vježba 2.2. Narezivanje navoja R3/4" na čeličnu cijev i brtvljenje spoja

  • Spoj s cijevnim spojkama - brze spojke

Cijevne spojke su vrsta rastavljivog spajanja cijevi, koji omogućavaju brzo spajanje i rastavljanje.

Spoj s cijevnim spojkama je spoj koji se koristi kod većih promjera cijevi.

Ovakav spoj je moguće vrlo brzo i jednostavno ostvariti.

Spojke mogu biti različitih oblika i konstrukcija, a materijal od kojeg se izrađuju je: čelik, mesing ili polimerni materijal.

  • Spojke se prilagođavaju pri naprezanju, vibracijama ili promjeni tlaka.

  • Brzim spojkama se ostvaruje i pomak cijevi, ako do pomaka dođe.

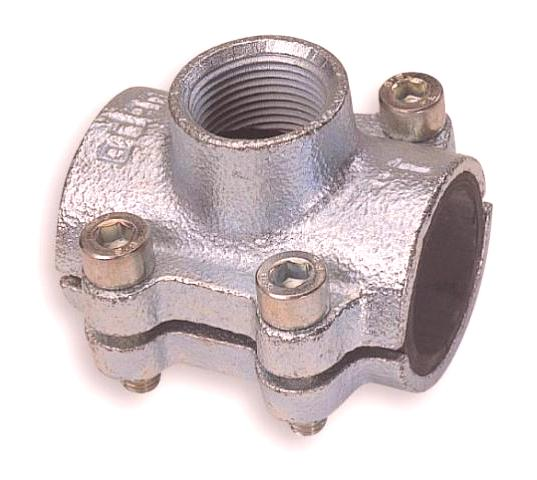

Slika 4-6 prikazuje primjer spajanja s pomoću spojke. Iz slike se vidi da je navedena spojka sastavljena od dvodjelnog kućišta, brtve i dva vijka.

Različite vrste brzih spojki za instalacije pitke vode:

Što smo naučili ?

  1. Što su rastavljivi spojevi ?
  2. Koje spojeve ubrajamo u instalacijskoj tehnici u  rastavljive spojeve ?
  3. Što je prirubnički spoj ?
  4. Što je prirubnica, skiciraj je ?
  5. Na koji način prirubnicu možemo pričvrstiti na cijev ?
  6. Što je navojni spoj s maticom ?
  7. Na koji se način ostvaruje nepropusnost navojnog spoja ?
  8. Gdje se navojni spoj primjenjuje ?
  9. Što je dugi navojni spoj ?
  10. Kakvog je oblika navoj na cijevi dugog navojnog spoja ?
  11. Kakvog je oblika navoj na spojnici dugog navojnog spoja ?
  12. Od kojeg je materijala brtveni dio dugog navojnog spoja ?
  13. Što su cijevne spojke ?
  14. Od kojeg se materijala izrađuju cijevne spojke i kakvog su oblika ?
