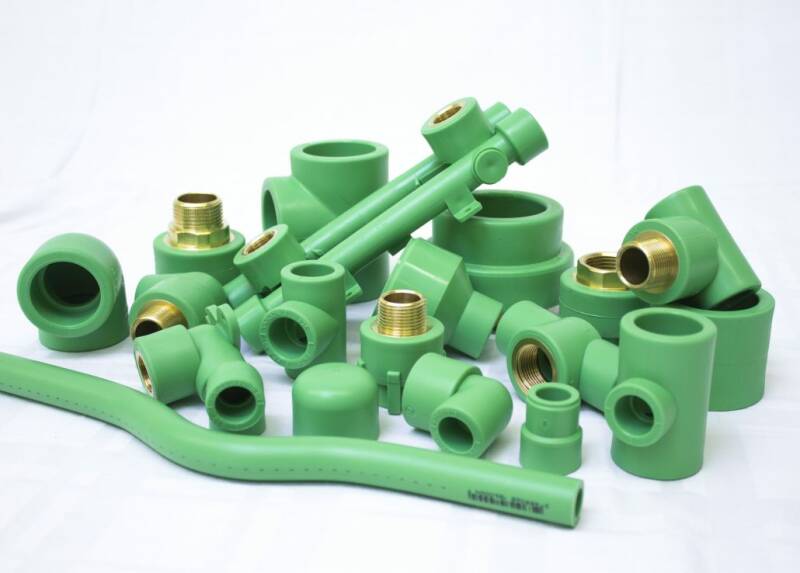

Vježba br. 4 - Polifuzijsko zavarivanje PPR cijevi

Instruktažni list

▶ Zadatci praktične vježbe:

Prema zadanom crtežu izraditi jednostavni cijevni sklop prema zadanom crtežu izradom:

  • skice jednostavnog zadanog cijevnog sklopa, s kotiranim zadanim konstrukcijskim mjerama,

  • izvršiti dimenzioniranje jednostavnog cijevnog sklopa,

  • izraditi specifikaciju potrebnog materijala,

  • izraditi specifikaciju potrebnog alata i pribora za izradu cijevnog sklopa,

  • razraditi redoslijed radnih operacija i radnih zahvata uz objašnjenje: "Što radim ?", "Kako radim ?" i " Zašto radim ?"

▶ Tehnički prikaz zadanog cijevnog spoja

Nacrt zadanog cijevnog spoja:

Izometrijski prikaz cijevnog spoja

▶ Dimenzioniranje zadanog cijevnog spoja

Prilikom dimenzioniranja zadanog cijevnog spoja, potrebno je odrediti:

  1. La - potrebnu duljinu cijevi

  2. ZL - karakteristiku koljena (kako bismo znali za koliko treba skratiti cijev na strani koljena)

  3. ZT - karakteristika T - spojnice (kako bismo znali za koliko treba skratiti cijev na strani koljena)

▶ Dimenzioniranje koljena (PPR Ø25/90°)

Izračun dimenzija:

Ulaz cijevi = 16 mm (izmjeriti pomičnim mjerilom "šublerom")

Dužina spojnice = 30 mm (izmjeriti pomičnim mjerilom "šublerom")

Karakteristika spojnice ZL :

ZL= 30 mm - 16 mm = 14 mm

▶ Dimenzioniranje T-spojnice (PPR T Ø25)

Izračun dimenzija T spojnice:

Ulaz cijevi = 16 mm (izmjeriti šublerom)

Dužina spojnice = 31 mm (izmjeriti šublerom)

Karakteristika spojnice ZL :

ZL= 31 mm - 16 mm = 15 mm

▶ Izračun potrebne duljine cijevi La (PPR Ø25)

Izračun potrebne duljine cijevi:

La= 229 mm - (14 + 15) = 229 - 29 = 200 mm

Zaključak:

Cijev je potrebno odrezati na duljinu od 200 mm.

▶ Specifikacija potrebnog materijala

Naziv materijala Oznaka J.M. Količina
Polipropilenska cijev PP-R Ø25x4,2 mm 200
Polipropilensko koljeno PP-R Ø25/90° kom 1
Polipropilenska "T" spojnica PP-R T Ø25 kom 1

▶ Specifikacija potrebnog alata i pribora

Naziv alata i pribora Količina
Polifuzor "pegla" 1
Trn za spojnicu Ø25 mm (1") 1
Tuljak za cijev Ø25 mm (1") 1
Imbus ključ 6 mm za pritezanje trna i tuljka 1
Stolni stalak za polifuzor 1
Rolo metar (2 m) 1
Vodootporni marker 0.5 1
Škare za rezanje PP-R cijevi 1
Kožne zaštitne rukavice 1

▶ Postupak izrade

1. Obrada cijevi

1.1. Mjerenje i obilježavanje

Postupak rada:

Potreban pribor:

rolo metar

rolo metar

Što radim ?

Vršim mjerenje na potrebnu duljinu rezanja, i bilježim mjesto rezanja na cijevi.

Kako radim ?

  • Rolo metrom mjerim 200 mm.
  • Vodootpornim markerom 0.5, obilježavam mjesto rezanja cijevi.

Zašto radim ?

  • Duljinu cijevi moram izmjeriti, kako bih poštivao zadane konstrukcijske mjere cijevnog sklopa.
  • Bilježim mjesto na kojem ću vršiti

1.2. Rezanje PP-R cijevi

Postupak rada:

Potreban alat:

Univerzalne škare za rezanje polimernih cijevi.

Što radim ?

Vršim rezanje polipropilenske cijevi (PP-R).

Kako radim ?

  • Pomicanjem poluge na škarama, otvaram čeljusti škara.
  • Poravnavam oštricu škara s obilježenim mjestom rezanja.
  • Pomicanjem poluga škara približavam oštricu zabilježenom mjestu rezanja.
  • Ponovo provjeravam poravnanje oštrice škara s obilježenim mjestom rezanja.
  • Započinjem rezanje cijevi škarama, stiskanjem i puštanjem poluga na škarama:
  • Vodeći računa da oštrica škara bude okomita na os cijevi, nastavljam s pritiscima na polugu dok ne odsiječem cijev do kraja.

Zašto radim ?

  • Otvaram čeljusti škara kako bih mogao u između njih postaviti cijev.
  • Poravnavam oštricu škara, s obilježenim mjestom rezanja, kako bih što točnije odrezao cijev na potrebnu duljinu.
  • Provjeravam poravnanje oštrice škara s zabilježenim mjestom rezanja, kako bih se uvjerio da odrezana cijev ne bude previše duga ili previše kratka.
  • Tijekom rezanja provjeravam pravi kut oštrice u odnosu na os cijevi, kako bih dobio nakon rezanja što je moguće ravniji rub cijevi.
