• UVOD - KUPAONICA

KUPAONIČKI ELEMENTI

• Kada

Kada je osnovni kupaonički element za održavanje čistoće cijelog tijela.

Dužine, širine i visine odnosno dubine kada su standardizirane (npr. 1700 x 750 x 440).

Prema obliku kade mogu biti normalne, okrugle ili ovalne, prilagođene obliku tijela.

Materijali za izradu kada su:

 - emajlirani čelik, emajlirani sivi lijev, kamen i polimerni materijali.

S obzirom na ugradnju kade mogu biti: ugradne ili obzidane ili s oblogom (oplatom), podne ili samostojeće.

Svaka kada ima preljevni vod.

Slika 8-2 prikazuje samostojeću kadu normalnog oblika s preporučenim kotama mjesta gdje treba postaviti miješalicu nad kadom. Slika 8 - 3 prikazuje primjer spajanja preljevnog voda s odvodnim vodom kade.

Osnovne mjere za postavljanje kade i pripadne izljevne armature:

• Tuš kada i tuš kabina

Ima i slučaja da je tuš kada ugrađena u pod, što ovisi o konstrukciji poda. Kad je nad tuš-kadom ugrađen zastor ili zavjesa, riječ je o tuš kabini. Tuš kabina može također biti izrađena iz staklenih površina.

Zastor se izrađuje od polimernih materijala i od stakla. Kabine se na kadu postavljaju na različite načine, prema uputama proizvođača tuš kabine.

Osnovne mjere za postavljanje tuš kade i pripadne izljevne armature.

• Umivaonik

Umivaonik je nezaobilazan kupaonički element, čija je namjena održavanje čistoće gornjeg dijela tijela (umivanje, i pranje ruku, brijanje te uljepšavanje lica).

Umivaonik je sastavni dio zahoda ili nekih drugih prostora u kojima postoji potreba za uljepšavanjem i pranjem (frizerskim salonima ili laboratorijima).

Materijal od kojeg je izrađen umivaonik mora zadovoljiti određene čimbenike:

• da je trajan i otporan na kemikalije

• da se lako čisti i održava.

Materijal umivaonika može biti kao i kod kade, ali upotrebljavaju se i neki drugi materijali koji danas daju posebnost izgleda i dizajna, primjerice akrilno staklo - prozirno, bijelo ili obojeno te razni polimerni materijali s kombinacijama drugih materijala.

Ugradnja umivaonika može biti konzolna, s vlastitim postoljem i kupaoničkim elementom.

Osnovne mjere za postavljanje umivaonika i pripadne izljevne armature.

Montaža umivaonika:

Montaža umivaonika:

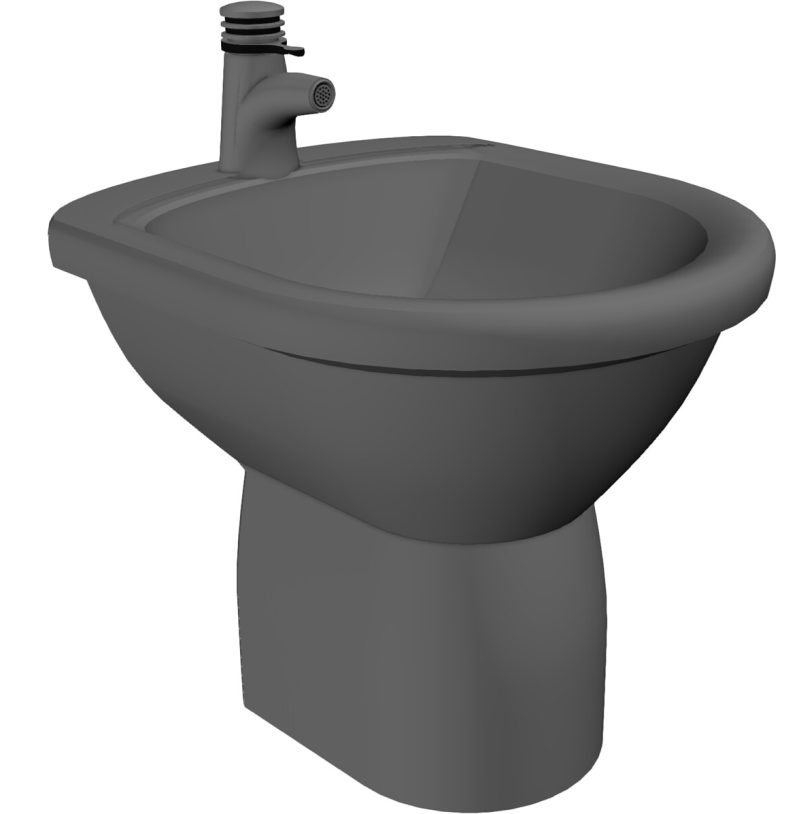

• Bide

Bide je kupaonički element koji služi za pranje intimnih dijelova tijela. Postavlja se uz zahodsku školjku. Najčešće se izrađuje od sanitarne keramike.

Način ugradnje prikazan je na slici 8 - 6.

Ovaj kupaonički element ima preljevni vod. Ako neka kupaonica nema bide, često se umjesto njega koristi kada ili umivaonik.

Slika 8 - 7 prikazuje primjer ugradnje bidea s predloženim dimenzijama priključka dovoda vode i priključnog voda:

Montaža bidea:

• Zahodska školjka

Zahodska školjka najvažniji je kupaonički element, jer je to mjesto obavljanja male i velike nužde. Može se ugraditi u kupaonici ili zahodu, posebnoj prostoriji koja služi samo za obavljanje nužde. U toj bi prostoriji trabao biti i umivaonik za pranje ruku.

Zahodske školjke mogu se podijeliti prema:

a) položaju tijela: čučavac ili sjedeća,

b) načinu ugradnje: podna i konzolna,

c) obliku: plitke i duboke školjke.

Sam odvod unutar tijela školjke napravljen je u obliku sifona, radi sprječavanja izlaza neugodnog mirisa iz kanalizacije.

Priključak na okomiti odvodni vod ima promjer od Ø100 do Ø110 mm, a spaja se utično, kolčakom. Sastavni dijelovi zahodske školjke su poklopac i vodokotlić.

Dimenzije za konzolno ugrađivanje školjke prikazane su na slici: a) zidna školjka, b) podna školjka

Montaža podne WC školjke:

• Sifon

Sifon je sastavni dio odvodne instalacije koji se ugrađuje na svako izljevno mjesto, odnosno na svaki kupaonički element.

Sifon ima zadatak spriječiti izlazak neugodnih mirisa iz odvodne instalacije - kanalizacije.

Sifon kod sanitarnih elemenata može biti različitih oblika (slika 8-10) i standardiziran je.

Sifoni se izrađuju od polimernih ili nekih drugih materijala, primjerice metala, a zatim kromiraju.

Potrebna visina stupca vode u sifonu:
