Ključne riječi:

Postignuća učenja. Učenik će:

cijevno-razvodna mreža

Znati nabrojati materijale od kojih se izrađuje cijevna mreža u sustavima centralnog grijanja.

Znati od kojih se materijala izrađuje cijevna mreža.

Znati kako se cijevna mreža može spajati.

Znati kako se izračunava minimalni razmak između pričvrsnica.

Znati na shematskom crtežu objasniti pojedine dijelove cijevne mreže.

3.2.10. Cijevna mreža u sustavima grijanja

Za prijenos ogrjevnog medija od kotla do grijaćih tijela služi cijevna mreža. Cijevna mreža se izrađuje iz čeličnih bešavnih cijevi, bakrenih cijevi, te polimernih i višeslojnih cijevi.

Čelične cijevi

Čelične cijevi upotrebljavaju se za sve ogrjevne medije, za najviše temperature i najviše tlakove.

Za sustav centralnog grijanja upotrebljavaju se cijevi standardnih promjera, kako je prikazano u tablici 5 - 3.

Čelične cijevi spajaju se navojno i zavarivanjem.

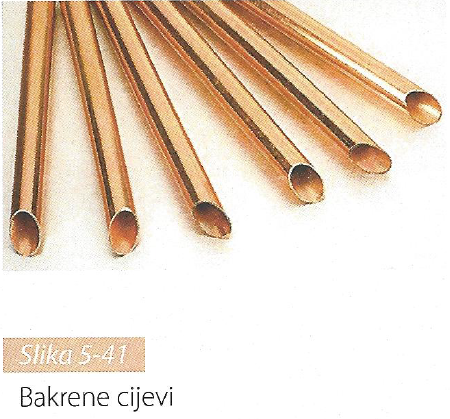

Bakrene cijevi

Bakrene (Cu) cijevi, upotrebljavaju se za izradu unutarnjih razvoda manjih toplovodnih instalacija. Spajaju se mekim i tvrdim lemljenjem, otporne su na visoke temperature i otporne su na koroziju.

Polimerne cijevi

Polimerne cijevi su danas u uporabi zbog:

  • male mase, jednostavne za rukovanje i obradu, otporne su na koroziju, glatke su površine (smanjuju se padovi tlakova i stvaranje kamenca).

Od polimernih cijevi za sustave grijanja se koristi:

 - umreženi polietilen PE-X

 - klorirani polipropilen PPC i

 - polibutilen PB.

Višeslojne cijevi

Višeslojne cijevi su izrađene od u većini slučajeva tri sloja, od kojih je srednji sloj izrađen od aluminija (što smanjuje koeficijent toplinskog istezanja), dok unutarnji sloj omogućuje potrebnu glatkoću stijene, i izrađuje se od PE-X-a, PB - a ili PPC-a, a vanjski sloj služi kao zaštitni te se također izrađuje od navedenih polimernih materijala.

Cijevna mreža

Cijevna mreža za sustave centralnog grijanja vodi se podžbukno, nadžbukno ili se postavlja u kanale. Ako se cijevna mreža postavlja u kanale ili podžbukno, mora se propisno izolirati i pričvrstiti. Za vođenje cijevne mreže upotrebljavaju se različite vrste obujmica, nosača , ovisno o vrsti i promjeru cijevi.

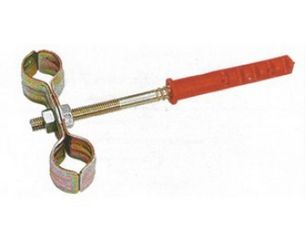

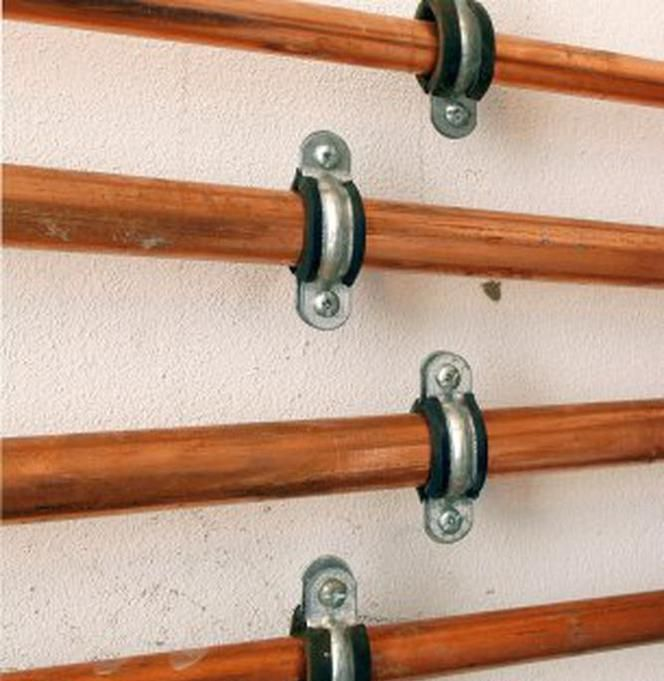

  • Obujmice za nadžbukno vođenje cijevne mreže:

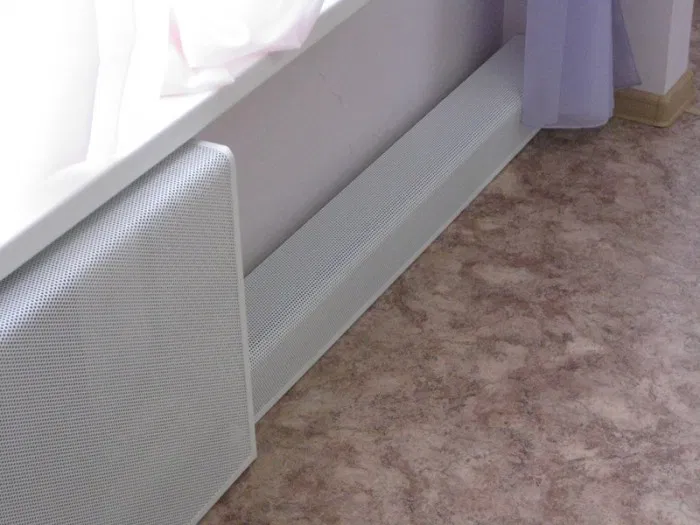

  • Primjer kanala za nadžbukno vođenje cijevne mreže:

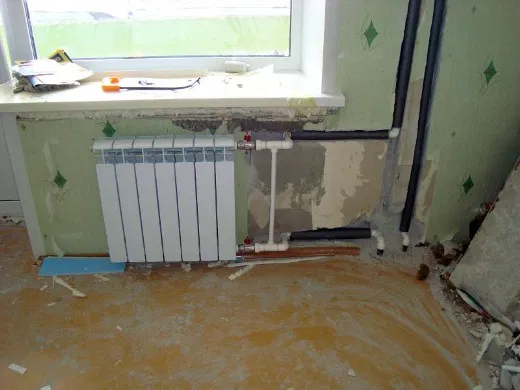

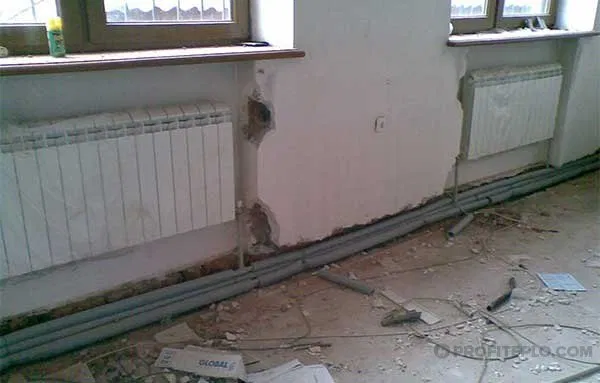

  • Podžbukno vođenje cijevne mreže:

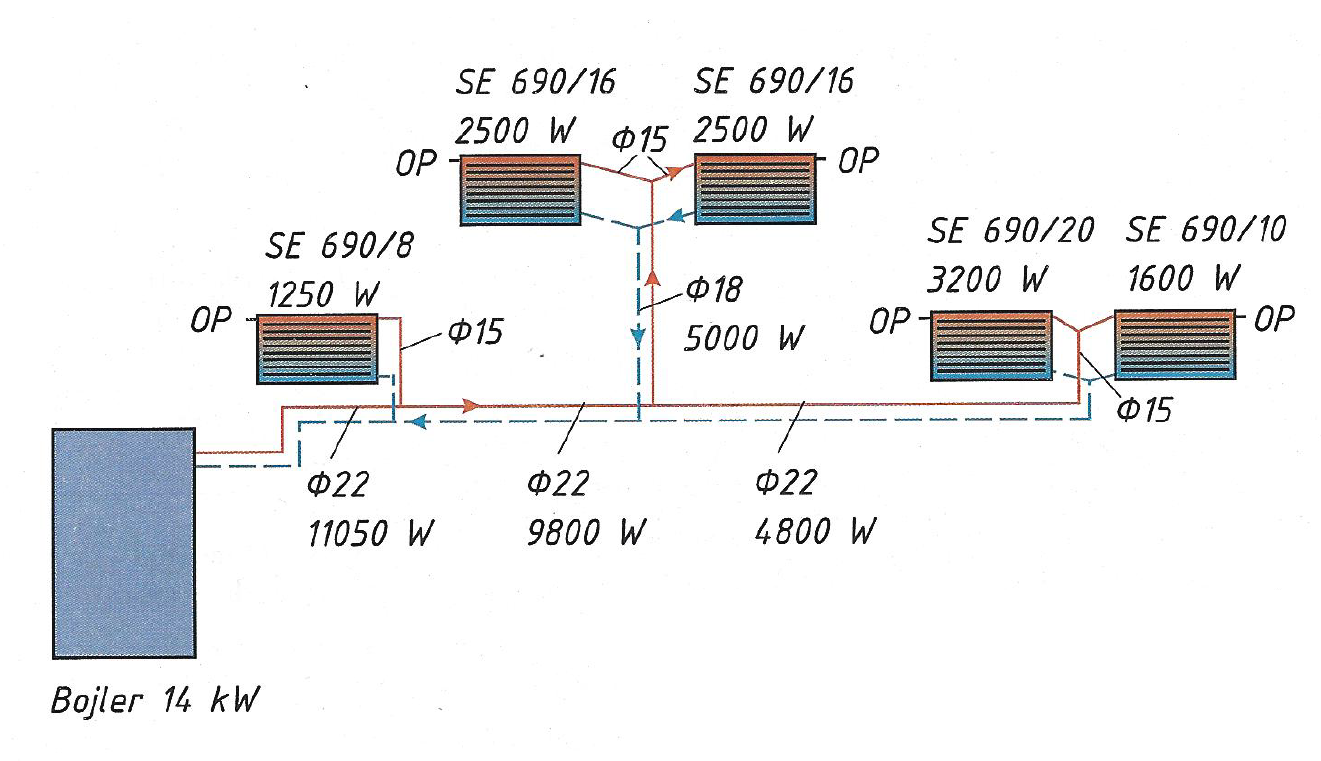

Cijevnu mrežu potrebno je postavljati u blagom usponu prema strujanju medija. Gledajući odabir promjera cijevi, polazi se od izvora topline (kotla) do grijaćih tijela (GT), tj. od većeg promjera (Ø22) do najmanjeg promjera (Ø15).

Uobičajeno je da se na instalacijskim crtežima polazni vod obilježava punom crtom, a povratni vod isprekidanom crtom.

Kod manjih sustava centralnog grijanja za pričvršćivanje cijevi služe plastični držači koji omogućavaju uzdužni pomak, što je korisno zbog izlaganju cijevi visokim temperaturama.

Plastični nosači mogu biti jednodjelini ili dvodjelni ili višedijelni.

Približan najveći razmak između obujmica za horizontalne cijevi možemo odrediti prema jednadžbi:

Gdje je: Dv -  vanjski promjer cijevi, mm

Primjer - Koliki mora biti najveći razmak između obujmica za cijev promjera 22 mm.

Zadatci pričvrsnih elemenata su:

  • preuzimanje mehaničkih opterećenja
  • preuzimanje toplinskih opterećenja
  • prilagođavanje promjeru
  • smanjenje prenošenja buke
  • osiguranje pogonske sigurnosti instalacije.
