2.2.3. ELEMENTI ODVODA

Odvodni vodovi imaju zadatak odvesti otpadne vode iz kupaonice i drugih sanitarnih prostorija i spriječiti prodor plinova iz kanalizacije.

Elementi odvodnih vodova jesu:

  • cijevi

  • koljena

  • račve

  • sifoni

Cijevi, koljena i račve se izrađuju iz polivinilklorida (PVC), polietilena (PE), polipropilena (PP) i spajaju naglavnim (utičnim) spojevima s poprečnom brtvom (gumicom). Odvodna mjesta sanitarnih elemenata moraju na odvodne cijevi biti spojene preko sifona radi spriječavanja prodora plinova iz kanalizacije u sanitarne prostore.

Naglavno (utično) spajanje PP cijevi

Slika prikazuje elemente odvodnih vodova:

1- PE cijev

2- koljeno PE 90°

3- koljeno PE 45°/30°/15°

4- jednostruka račva PE 45°

5- dvostruka račva PE 87,5°

6- dvostruka račva PE 45°

7- jednostruka račva PE 87,5°

8- kutna račva PE 87,5°

9- jednostruka redukcijska račva PE 87,5°

10- dvostruka redukcijska račva PE 87,5°

11- jednostruka račva PE 87,5°

12- dvostruka spojnica PE

13- redukcija ekscentrična PE

14- odzračna kapa PE

15- revizijsko okno PE

16- čep PE

17- nepovratni ventil PE

18- koljeno s gornjim priključkom PE

19- koljeno s lijevim priključkom PE

20- koljeno s dva priključka PE

21- sifon PE

Sifoni mogu biti:

  • s uronjenom cijevi
  • sa savijenom cijevi (guščji vrat)
  • podni sifon (prolazni i neprolazni)

Kod svih sifona prodor plina (neugodna mirisa) iz kanalizacije sprječava voda pa sifoni uvijek moraju biti ispunjen vodom. Zbog toga se za odvod vode s poda kupaonice češće ugrađuju prolazni sifoni od neprolaznih, a ugrađuje ih se najčešće na odvodnu cijev umivaonika ili kade.

Spajanje elemenata odvoda

▶ Pričvršćivanje horizontalnih i vertikalnih vodova

Elementi za spajanje kupaonskih elemenata

a) Spajanje kuhinjskih elemenata

  • Spajanje sudopera

  • Spajanje perilice posuđa

b) Spajanje kupaonskih elemenata

  • Spajanje konzolnog umivaonika:

  • Spajanje podne zahodske školjke:

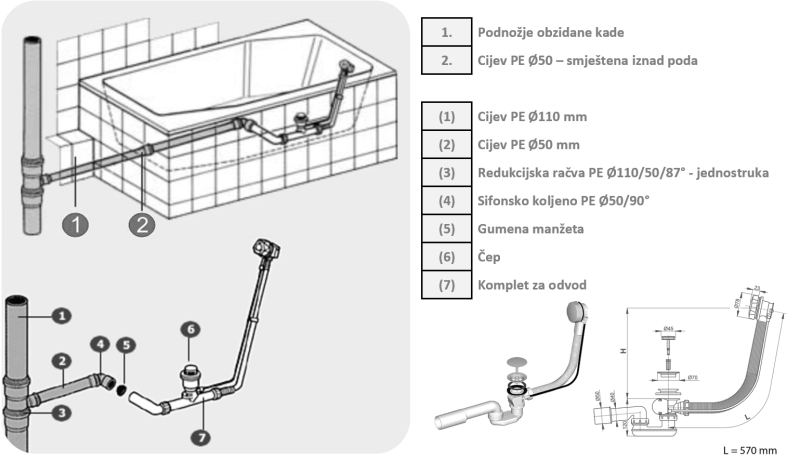

  • Spajanje kade:

  • Spajanje tuš kade:

  • Spajanje perilice rublja:

Korisni video zapisi

Montaža sifona za sudoper, s odvodom za perilicu posuđa:

Sifon iz fleksibilne cijevi:

Montaža Geberit ugradbenog vodokotlića:

Montaža zidne miješalice za vodu:

Montaža umivaonika:

Zamjena plovka na vodokotliću:
