3.2.5. Crpke

Crpke koje se ugrađuju u sustave grijanja su centrifugalno-cirkulacijske crpke s elektromotornim pogonom.

1. Elektromotor

2. Osovina elektromotora i ležaj

3. Impeler

4. Kućište crpke

5. usis i ispust

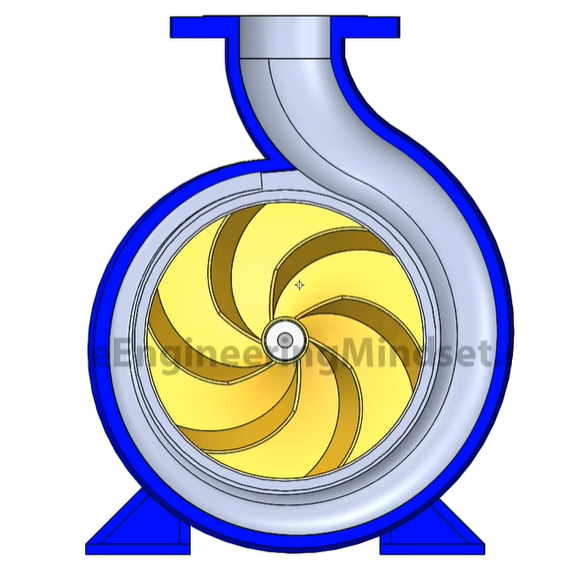

5. Kućište u presjeku s impelerom

6. Kućište u presjeku s impelerom

7. Zamjena Grundfos cirkulacijske crpke za centralno grijanje

8. Osnovni dijelovi cirkulacijske crpke

Zadatak crpke je transportirati toplu vodu, nositelja topline, od kotla do grijaćih tijela (radijatora), a ohlađenu vodu vratiti do grijaćih tijela do kotla.

Kod odabira crpke, vrlo je bitan obujmni protok dane crpke, a to je obujam medija koju crpka može transportirati u određenom vremenu.

Visina dizanja cirkulacijske crpke

  • Visina dizanja cirkulacijske crpke je visina stupca vode koju crpka treba savladati !

  • Korisna snaga crpke je ona snaga s kojom se ostvaruje željeni protok i visina dobave !

Dijagram, prikazuje karakteristiku crpke:

Crpka pri cirkulaciji vode mora savladati otpore strujanja koji postoje u cijevnoj mreži i armaturama.

Crpku određuje nekoliko osnovnih značajki i to:

  • visina dizanja (H, m)

  • obujmni protok (qv, m3)

  • broj okretaja (ns, okr/min)

  • snaga (P, W) i

  • stupanj korisnog djelovanja (η)

Kod kućnih instalacija brzina vode u glavnoj razvodnoj cijevi kreće se od 0.3 do 1.5 m/s.

Karakteristike crpke

Karakteristika crpke jest veza  između; obujmnog protoka i tlaka kod jednolikog broja okretaja inpelera.

Točka gdje se sijeku karakteristika crpke i karakteristika cijevne mreže naziva se radna točka !

Crpke imaju sposobnost samoregulacije, te se mogu ugrađivati serijski i paralelno u polazni ili povratni vod.

  • Serijskim spajanjem cirkulacijskih crpki, savladava se veći protočni otpor.

  • Paralelnim spajanjem cirkulacijskih crpki povećava se protočna količina.

Nazivni promjeri kod crpki su standardizirani prema promjerima cijevi na koje se spajaju.

Na kućištu crpke nalaze se oznake, za DN - nazivni promjer, NP - nazivni tlak, ime proizvođača, minimalni i maksimalni obujmni protok ...

Ispred i iza crpke uvijek je potrebno predvidjeti zaporne ventile kako bi se crpka po potrebi mogla demontirati.

Usisna strana crpke mora imati što manje otpore strujanja mreže kako bi se ostvarili povoljni uvjeti za protok.

Crpke u sustavima centralnog grijanja su:

  • snage P = 10 W - 2,5 kW,

  • visine dizanja H = do 12 m

  • obujmnog protoka qv = do 100 m3/h.

Neki proizvođači crpki su:

GRUNDFOS:

IMP-PUMPS:
