Vježba br. 3 Plinsko zavarivanje

(čelične cijevi 1")

U ovoj vježbi izrade nerastavljivog, zavarenog spoja, postupkom plinskog zavarivanja, zavarivat ćemo na cijev d = 1", duljine 1000 mm, komad cijevi jednakog promjera, duljine 30 mm

OPASNOSTI !

otvoren plamen
visoka temperatura
eksplozija
opekline
oštećenje vida

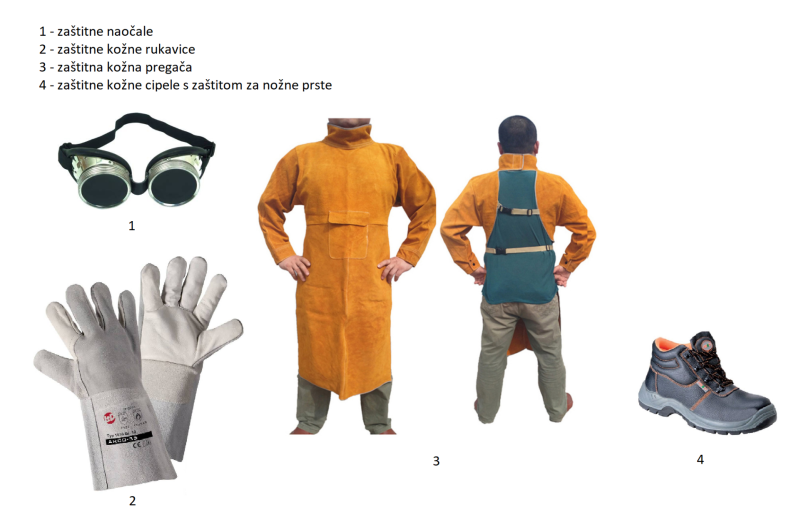

OBVEZNA OSOBNA ZAŠTITNA SREDSTVA

Prije početka zavarivanja, obavezna su sljedeća, osobna zaštitna sredstva:

Pravila rada s bocama

▶ Boce za acetilen C₂H₂

Na radnom mjestu boca uvijek mora stajati uspravno.
Boca se ne smije nikada ostaviti izložena sunčevim zrakama ili drugim izvorima topline.
Potrošnja iz jedne boce acetilena ne smije biti veća od 1000 litara na sat, a sadržaj acetilena se ne smije potrošiti do kraja.
Boce treba čuvati od visokih i niskih temperatura

▶ Boca za Kisik (O₂)

Boce ne smiju biti izložene udarcima, jer to može izazvati eksploziju.
Boce ne smiju biti izložene suncu i drugim izvorima topline, kao ni niskim temperaturama.
Priključci na bocama se ne smiju podmazivati mastima, jer može doći do zapaljenja.
Boce moraju ostati okomito, oslonjene na svoje stope i osigurane od pada.

Transport boca:

▶ Redukcijski ventil

Redukcijski ventil smanjuje visoki tlak iz boce, na potrebni radni tlak.
Redukcijski ventil ima dva manometra, jedan mjeri tlak u boci, a drugi mjeri radni tlak.
Radni tlak, jest tlak plina koji je dostatan za izvođenje operacije zavarivanja.
Redukcijski ventil, označen plavom bojom, montira se na bocu s O₂, a ventil označen crvenom bojom montira se na bocu s C₂H₂.
