3.2.6. Sigurnosna i regulacijska oprema

Ključne riječi:

sigurnosna oprema

regulacijska oprema

Postignuća učenja. Učenik će:

Prepoznati razliku između sigurnosne i regulacijske opreme.

U sigurnosnu opremu toplovodnih sustava ubrajamo sve dijelove čija je zadaća spriječiti prekoračenje temperature i tlaka !

Zadatak regulacijske opreme je osigurati pouzdanost i ekonomičnost pogona.



  • Kod zatvorenih sustava u sigurnosnu opremu možemo ubrojiti:

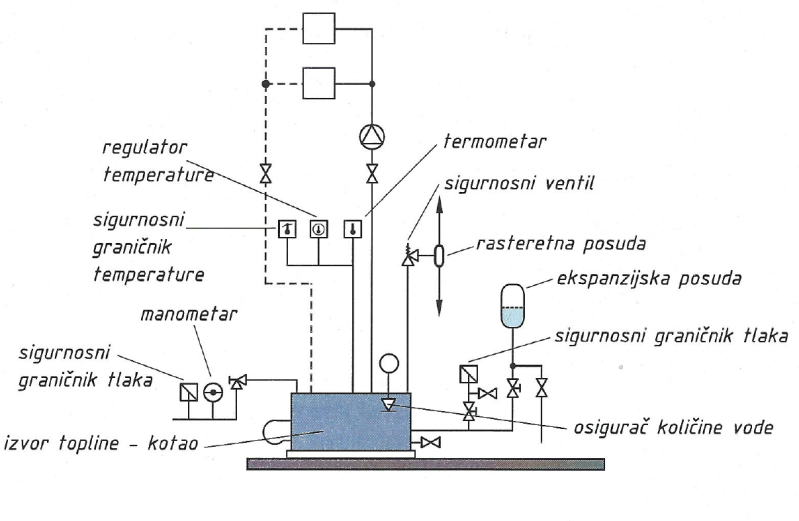

  • Skica prikazuje sigurnosnu opremu sustava centralnog grijanja:
  • Kod otvorenih sustava:

U sigurnosnu opremu možemo ubrojiti:

  • otvorenu ekspanzijsku posudu (OEP)

  • sigurnosno-polazni vod (SPV) i sigurnosno-povratni vod (SPV).

U regulacijsku opremu možemo ubrojiti:

  • elemente koji nadziru pogonske parametre (t, p i V)

  • elemente za regulaciju radnog tlaka i radne temperature

Termometri u sustavu prikazuju radnu temperaturu.

Manometri u sustavu prikazuju vrijednost radnog pretlaka.

S pomoću nivokaza ili pokazivača nivoa vode u sustavu zaključujemo je li potrebno obaviti dopunjavanje vode.
