2.3.7. Proračun gubitaka topline

24 - 25

1. Ukupni gubitci topline u prostoriji (ФUK … W) sastoje se od:

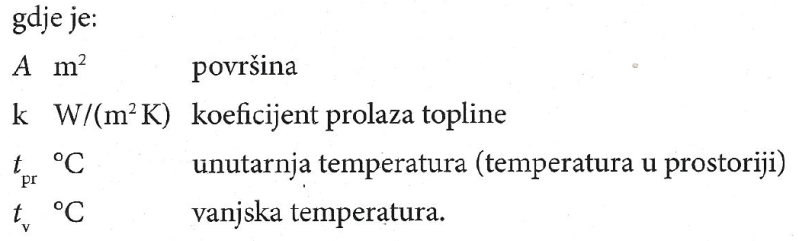

▶ prijenosnih ili transmisijskih gubitaka ФT … W svih površina koje okružuju prostoriju i

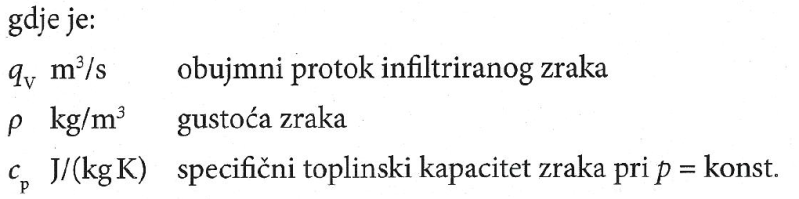

▶ toplinskih gubitaka na zagrijavanje traka koji prodire u prostoriju kroz inače zatvorene otvore (ФL … W)

[tv = VPT – vanjska projektna temperatura]

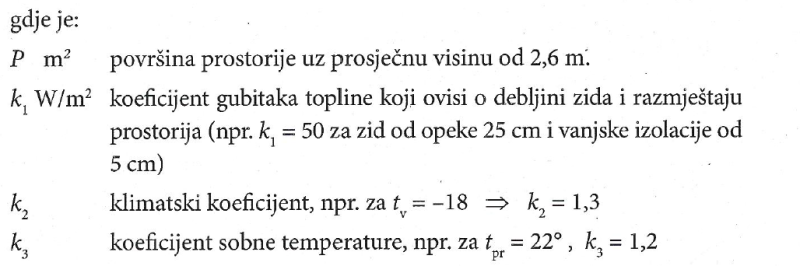

2. Ukupne gubitke se može izračunati i na drugi način:

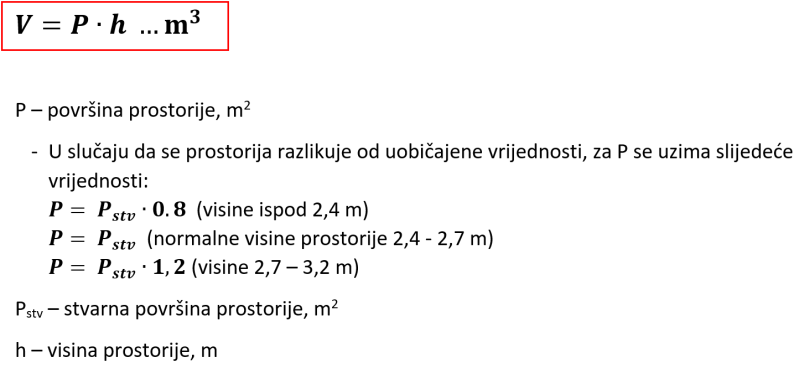

3. Također ukupne gubitke, manje precizno, ali približno točno možemo izračunati prema sljedećoj formuli:

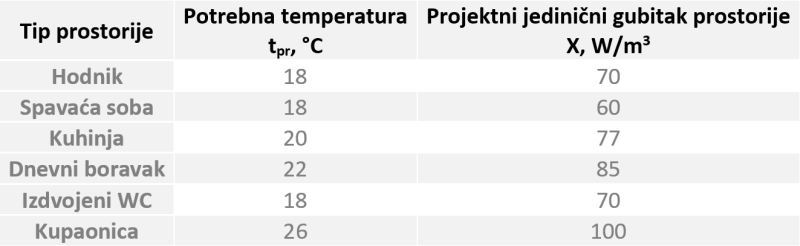

Tablica projektnih jediničnih gubitaka, ovisno o tipu prostorije:

Podatci ili vrijednosti gubitka topline iz stambene zgrade su sljedeći:

  • gubitci kroz zidove 25 %,

  • gubitci kroz strop 40%

  • gubitci kroz prozorska stakla 20%

  • gubitci strujanja kroz rešetke oko 15 %

Godišnja potrošnja toplinske energije ne bi smjela prelaziti 80

kWh/m2 stana, a kod nas zna biti i veća od 120  kWh/m2. Za približno određivanje potrebnog toplinskog toka možemo se koristiti dijagramima na slikama 1-23 i 1-24.

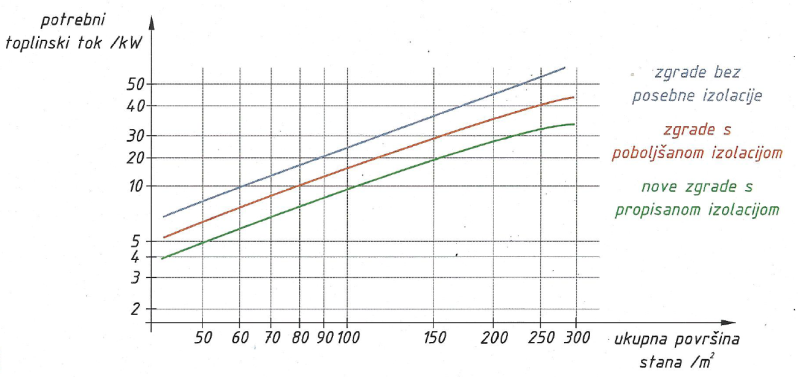

Slika 1-23 Prikazuje dijagram za približno određivanje potrebnog toplinskog toka kod centralnog grijanja - stana

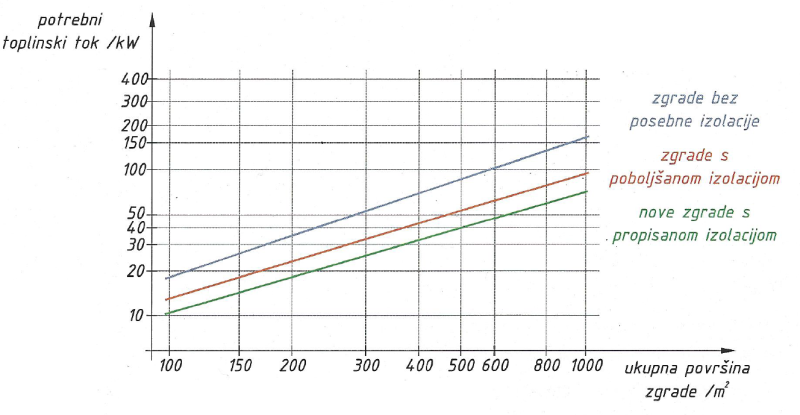

Slika 1-24 Prikazuje dijagram za približno određivanje potrebnog toplinskog toka kod centralnog grijanja - zgrade

Zadatci:

  1. Izračunaj volumen prostorije dimenzija 530 cm x 420 cm x 270 cm. Izračunati volumen pretvori u metre kubne.
  2. Iz dijagrama za prostor od 75 m2 s izolacijskim zidovima odredite potrebnu količinu topline.

  3. Iz dijagrama za stambeni prostor od 150 m2 s propisanom izolacijom odredite potrebnu količinu topline.

  4. Izračunajte gubitke topline preko jednadžbe Ф=V∙X za stan 85 m2 , visine 2,8 m za prosječnu vrijednost Xpr=80 W/m2.

  5. Izračunajte gubitke topline preko jednadžbe Ф=V∙X za stan 85 m2 , visine 2,8 m za prosječnu vrijednost Xpr=80 W/m2.

  6. Izračunajte ukupne gubitke prikazanog stambenog objekta. Visina stambenog prostora jest 2.8 m ! Objasni što nam omogućava vršenje proračuna ukupnih gubitaka.
