3.3.1. Potrošna topla voda

Topla voda (PTV)

Topla vode je jedan od preduvjeta za održavanje osobne higijene i standarda ljudi. Topla potrošna voda (PTV), primjenjuje se za kupanje, tuširanje, umivanje, pranje rublja i posuđa te održavanje čistoće prostora. U moderno vrijeme ne može se zamisliti život bez potrošne tople vode.

Potrošna topla voda (PTV) je voda koja ima sva svojstva pitke vode, osim temperature:

pitka voda ima temperaturu koja se kreće od 8°C - 12 °C, dok
potrošna topla voda ima temperaturu koja se kreće od 35°C - 60°C (maksimalno), što PTV ne čini pitkom (iako je zdravstveno ispravna).

Prosječna dnevna potrošnja pitke vode po glavi stanovnika u R.H. iznosi 200 - 300 litara od čega u prosjeku otpada 40 - 80 litara na proizvodnju potrošne tople vode.

U praksi, obzirom na intenzitet potrošnje, PTV se priprema na dva načina: lokalnim uređajima i centralnim uređajima.

Sustavi za pripremu PTV-a

Lokalni sustavi zagrijavanja PTV, u kojim se priprema PTV vrši lokalnim uređajima koji su namijenjeni i više se susreću u manjim domaćinstvima odnosno u objektima koji imaju manje zahtjeve za toplom potrošnom vodom:

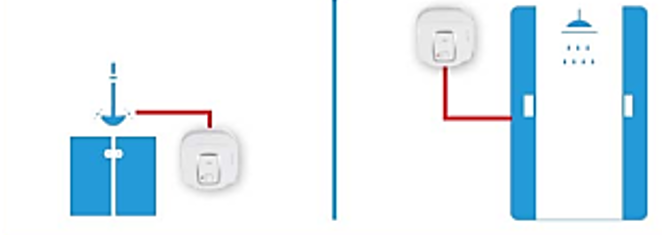

Slika a) prikazuje lokalni električni uređaj za pripremu PTV-a, kapaciteta 10 - 30 L, namjenjen za dvije osobe (protočni sustavi)

Slika c) prikazuje lokalni električni uređaj za pripremu PTV - a kapaciteta 80 - 120 L, namjenjen za četveročlanu obitelj (akumulacijski sustav)

Slika b) prikazuje lokalni električni uređaj za pripremu PTV-a kapaciteta 50 L, namjenjen za potrebe tročlane obitelj (akumulacijski sustav)

Slika d) prikazuje lokalni električni uređaj za pripremu PTV - a, kapaciteta 150 - 500 L, za peteročlanu i višečlane obitelji (akumulacijski sustav)

Centralni sustavi za pripremu PTV-a, su namijenjeni za proizvodnju većih količina potrošne tople vode, ili uz sustave centralnog grijanja, kod kojih se kotao za sustav grijanja koristi ujedno i za pripremu PTV-a.

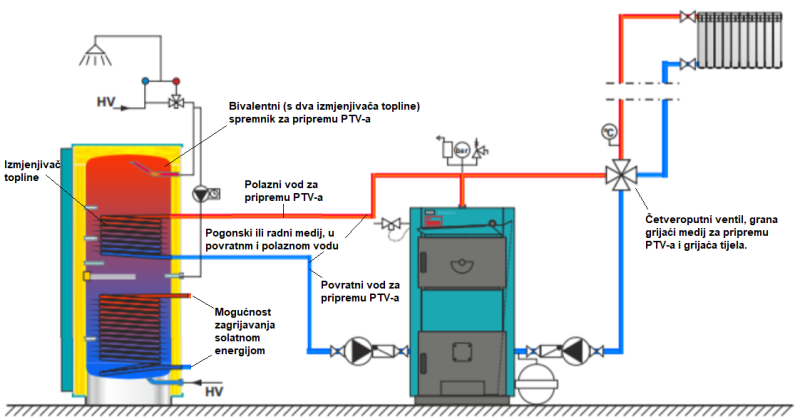

Shematski prikaz centralnog sustava za zagrijavanje pitke vode i sustava centralnog grijanja

Shematski prikaz centralnog sustava za zagrijavanje pitke vode kotlom na pelet

Pogonski ili radni medija za pripremu PTV-a

Pogonski ili radni medij je medij koji prenosi toplinu iz uređaja za zagrijavanje, preko izmjenjivača topline na pitku vodu u spremniku.

Pogonski mediji koji se najčešće koriste za pripremu potrošne vode su:

vruća voda temperature 90°C - 110°C
niskotlačna para pretlaka ≤ 0.5 bara

Vruća voda i niskotlačna para su toplinski izvori (nosioci topline) u kotlovnicama za manje stambene objekte - obiteljske kuće.

visokotlačna para pretlaka > 0.5 bara
vrela voda temperature iznad 110°C

Visokotlačna para i vrela voda su izvori topline toplinske energije u industrijskim objektima ili mjestima gdje se toplina proizvodi u toplanama i distribuira za veću grupu potrošača (mjesto, grad ili stambenu zgradu).

električna energija

Električna energija koristi se kod manjih objekata za zagrijavanje vode, najčešće za lokalne potrebe, tj. za jedan stambeni objekt, jednu kupaonicu, jedan umivaonik i/ili sudoper.

Temperatura na kojoj se priprema PTV

Temperatura PTV - a, obično je:

za potrebe održavanja osobne higijene kreće se od 35°C - 40°C
za kuhinjske potrebe (pranje posuđa i održavanje higijene stambenog prostora), kreće se od 55°C - 60°C

Temperatura od 60°C za potrošnu toplu vodu se nebi smjela prekoračiti, kako nebi došlo do povećanja korozije u instalacijama (ako je instalacija izrađena od čeličnih cijevi), te zbog otežanog miješanja tople i hladne vode na izljevnim mjestima gdje pri toj temperaturi može doći do djelomičnog otparivanja tople vode što može uzrokovati opekline.

Temperatura potrošne tople vode od 60°C nije poželjno prekoračivati također iz razloga što kod te temperature dolazi do ubrzanog nastanka slojeva kamenca na grijaćim površinama (električnom grijaču ili izmjenjivaču), koji djeluje kao izolator te ometa predaju topline što dovodi do sporijeg zagrijavanja vode, te ima negativan učinak na vijek trajanja uređaja za zagrijavanje vode.

lijevo - slika grijača s debelim slojem kamenca, desno - prikaz novog el. grijača za pripremu PTV-a
