III. Spojnici ili fitinzi (fazonski komadi)

  • Osnovne funkcije različitih vrsta spojnika

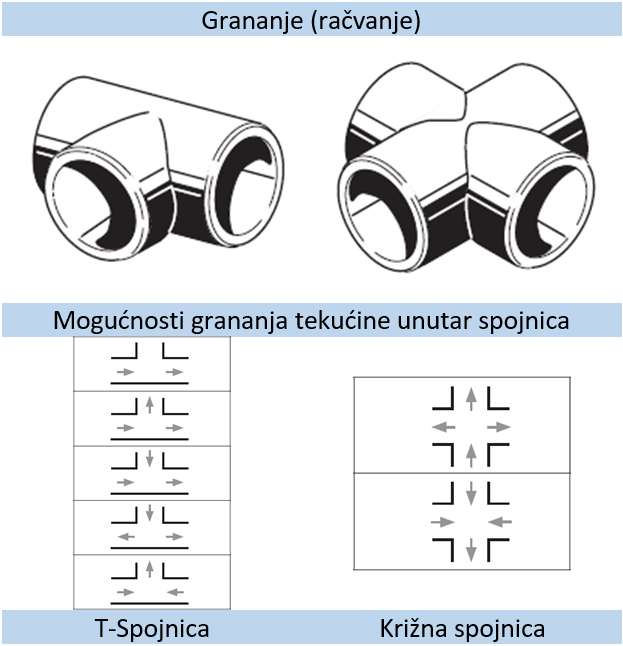

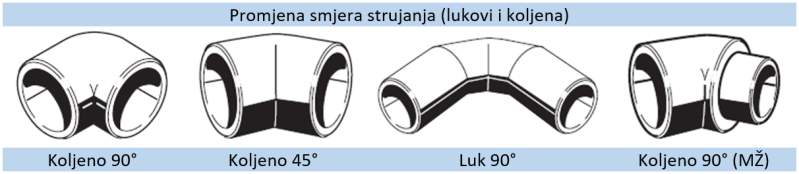

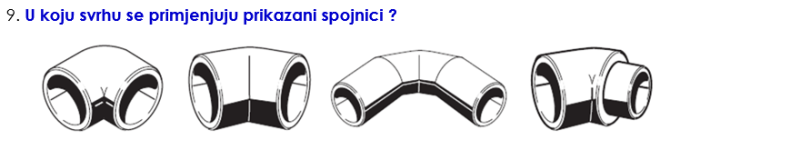

Spojnici su dijelovi instalacije koji nam omogućavaju promjenu smjera, grananje (račvanje), suženje promjera i proširenje promjera cijevi.

Pocinčane čelične spojnice

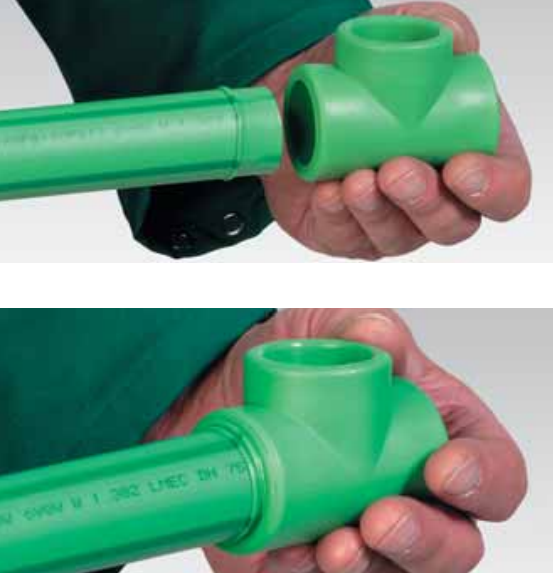

PP-R spojnice Vargon

Press - spojnice Viega

Osim navedenog pomoću spojnika možemo spajati cijevi od različitih materijala na primjer čeličnu i polimernu cijev, čeličnu i bakrenu ili bakrenu i polimernu itd.

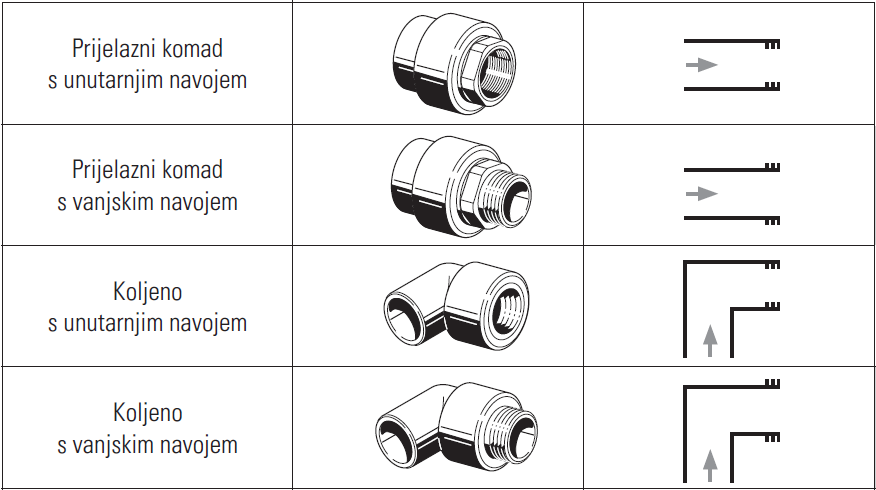

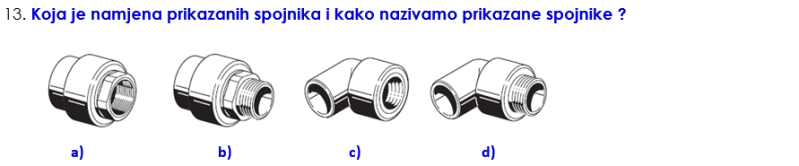

Izgled spojnica koje omogućavaju prijelaz na cijev iz druge vrste materijala (zbog mogućnosti navojnog spoja):

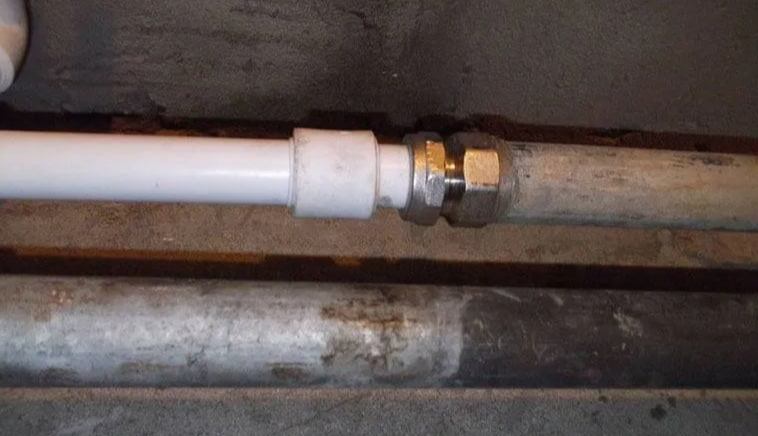

Primjer prijelaza sa čelične cijevi na polipropilensku cijev. Ovakve i slične prijelaze omogućuju spojnice s muškim (narezanim) ili ženskim (urezanim) cijevnim navojem.

  • Spojnici od lijevanog željeza i fazonski komadi

Uobičajeno je da spojnike većih nazivnih promjera (DN), nazivamo fazonski komadi.

Fazonski komadi

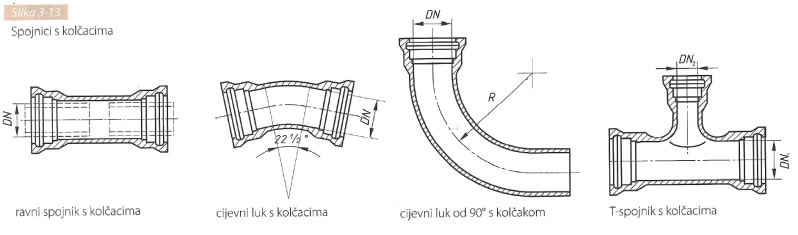

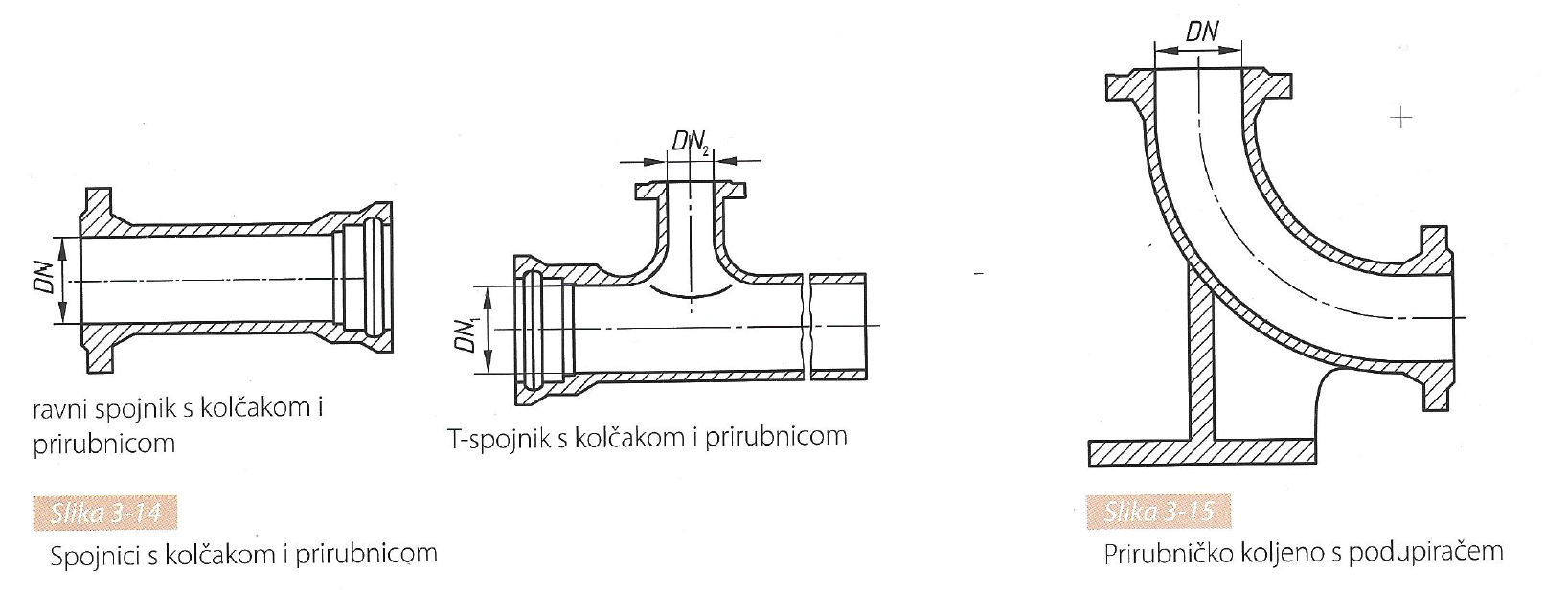

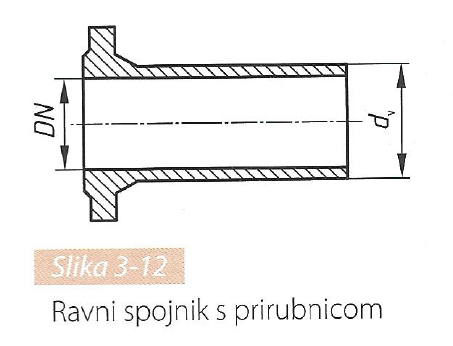

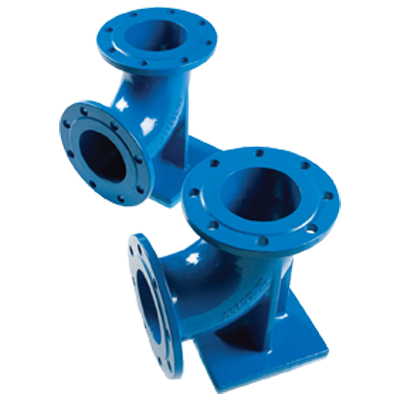

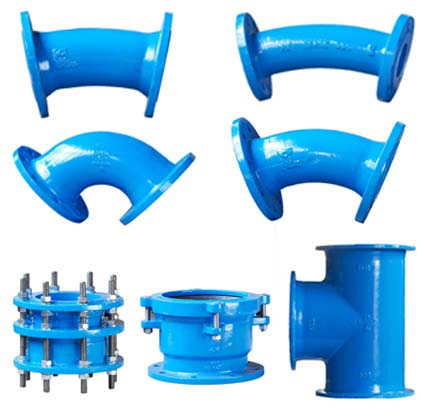

Na slikama 3-12, 3-13 i 3-14, prikazani su spojnici od lijevanog željeza, s prirubnicom, s kolčakom, bez prirubnice ili s kombinacijom prirubnice i kolčaka.

Na slici 3-15 prikazan je spojnik s podupiračem od lijevanog željeza. Prikazani spojnici uglavnom su velikih promjera i gabarita te služe za vanjsko vođenje nekog medija.

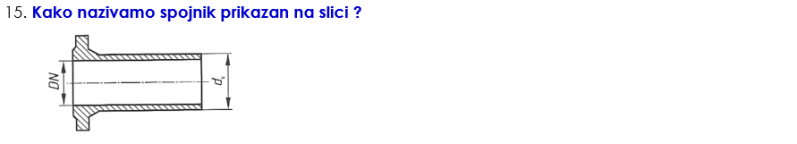

Cijev od lijevanog željeza s prirubnicom.

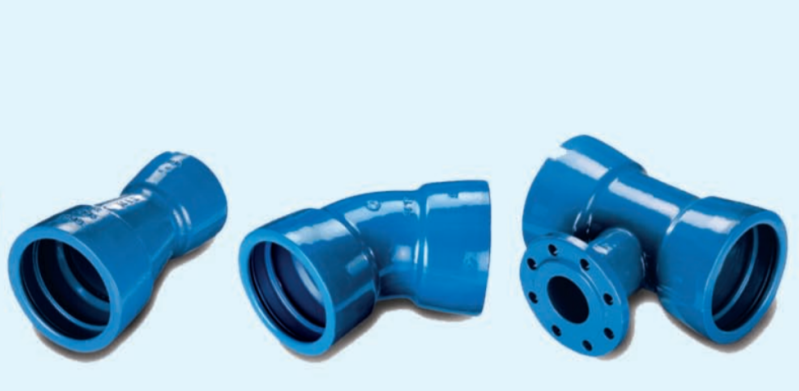

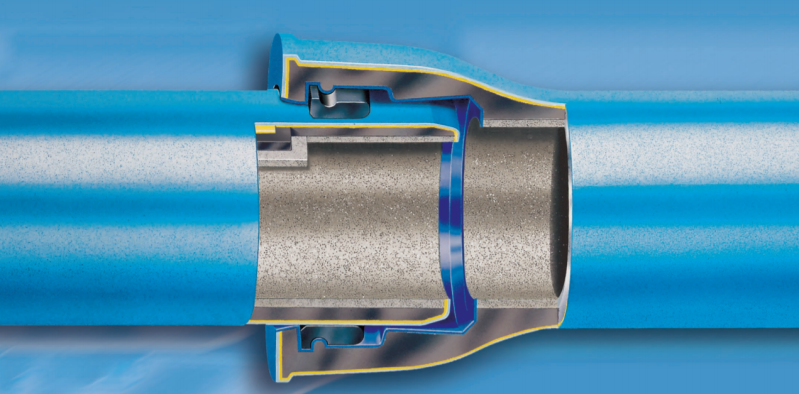

Desno - Cijevi i fitinzi s kolčakom i kombinacijom kolčak - prirubnica

  • Spojnici iz pocinčanog lijevanog željeza

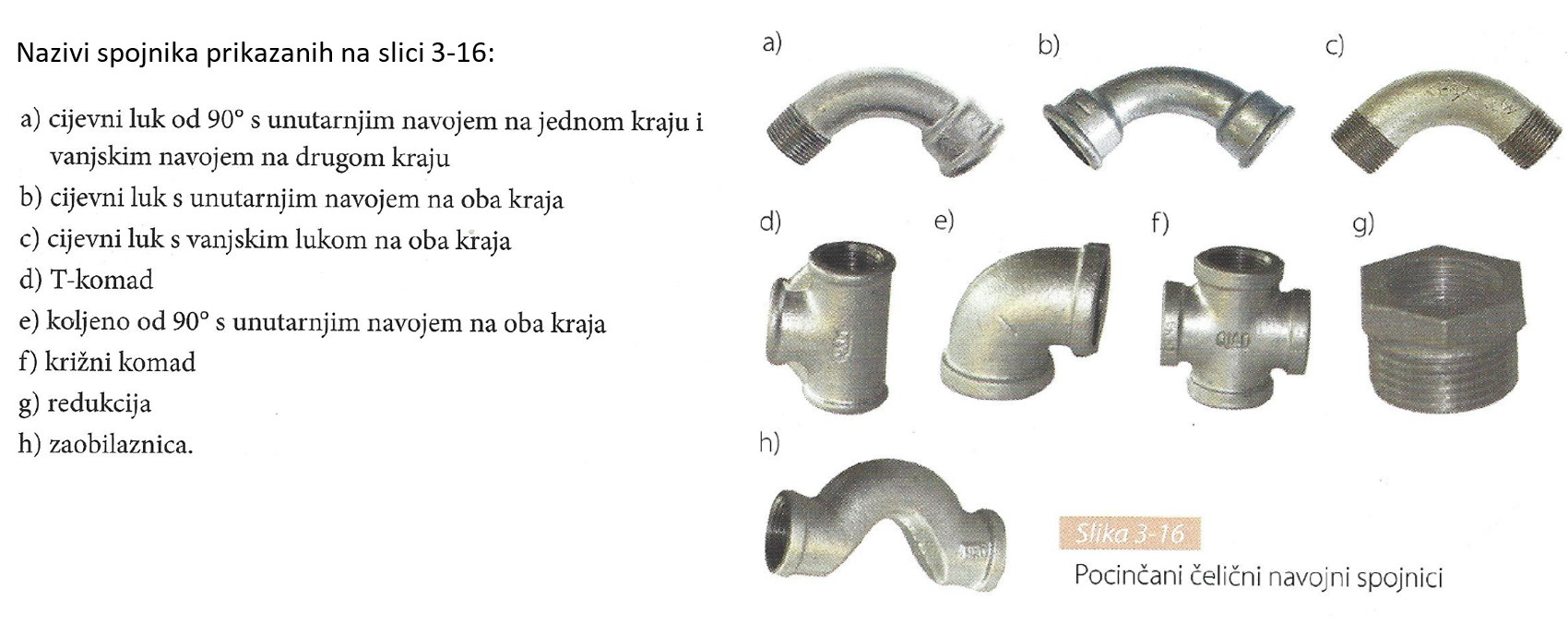

Slika 3-16 prikazuje različite vrste pocinčanih čeličnih spojnica. Završetci ovih spojnika mogu biti s unutarnjim i vanjskim navojem.

  • Bakrene spojnice

Slika 3-17 prikazuje spojnike od bakra (Cu). Krajevi ovih spojnika oblikovani su s kolčacima (proširenjima), a sam oblik spojnica govori nam o kakvom se spajanju radi.

Nazivi bakrenih spojnica prikazanih na slici 3-17:

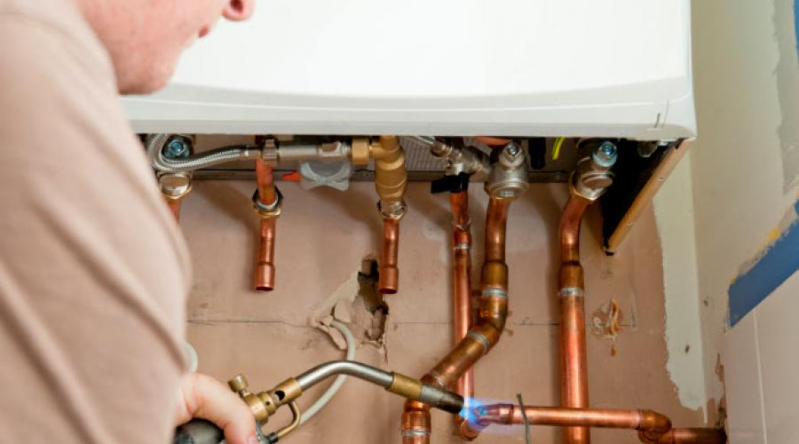

Primjer primjene bakrenih spojnica, u kotlovnici obiteljske kuće.

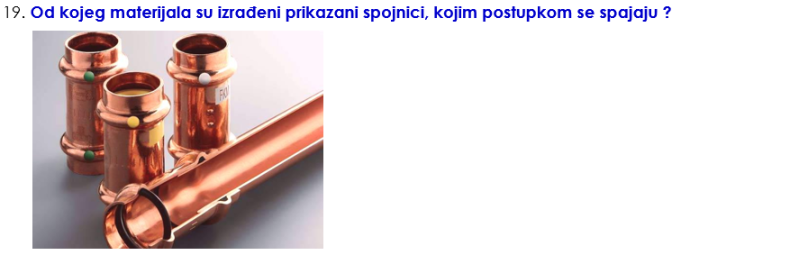

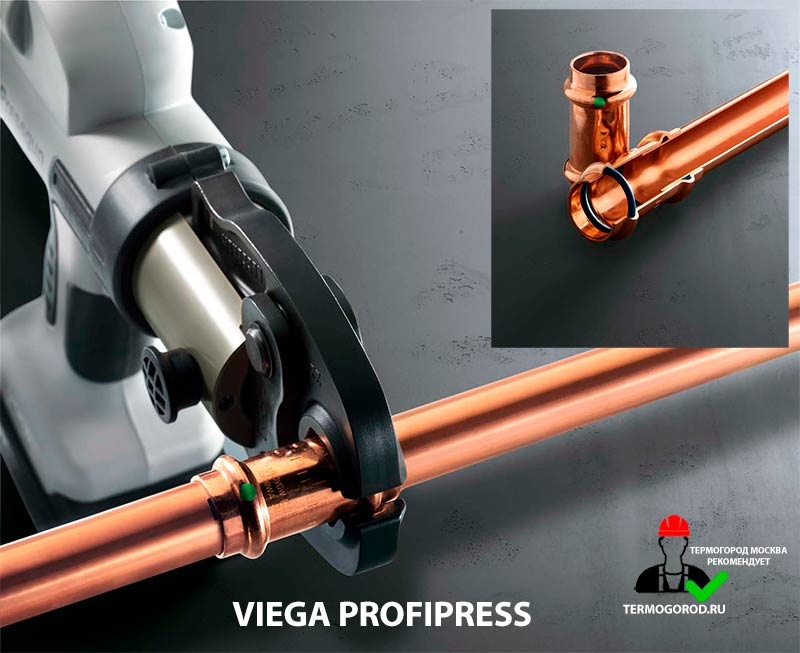

Slika prikazuje bakrene spojnice za koje je moguće spajati postupkom uprešavanja kliještima za uprešavanje. Kod ovakvih spojnica nepropusnost se osigurava poprečnom gumenom brtvom koja se nalazi u svojem utoru.

Prije spajanja uvijek je potrebno provjeriti da li gumena poprečna brtva ispravno leži u svojem utoru.

  • Polimerni spojnici

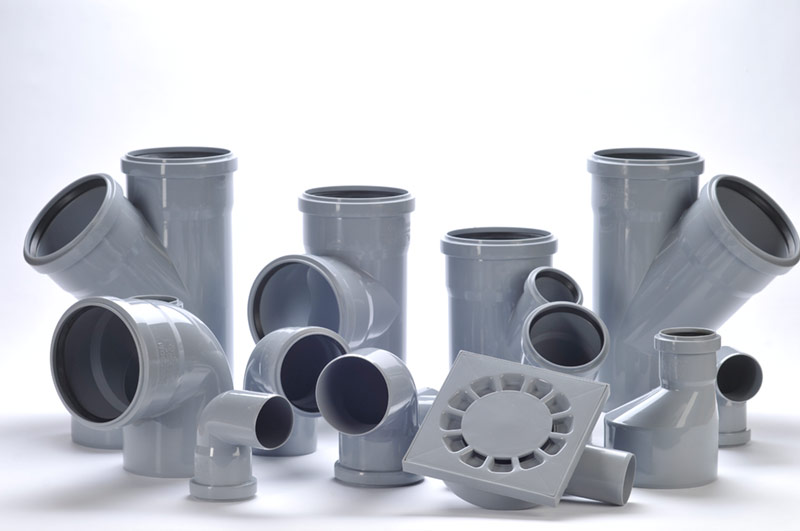

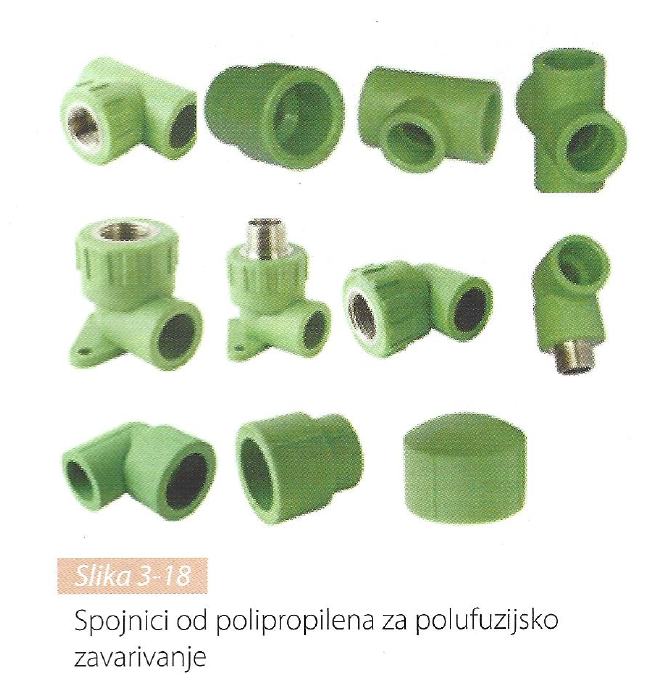

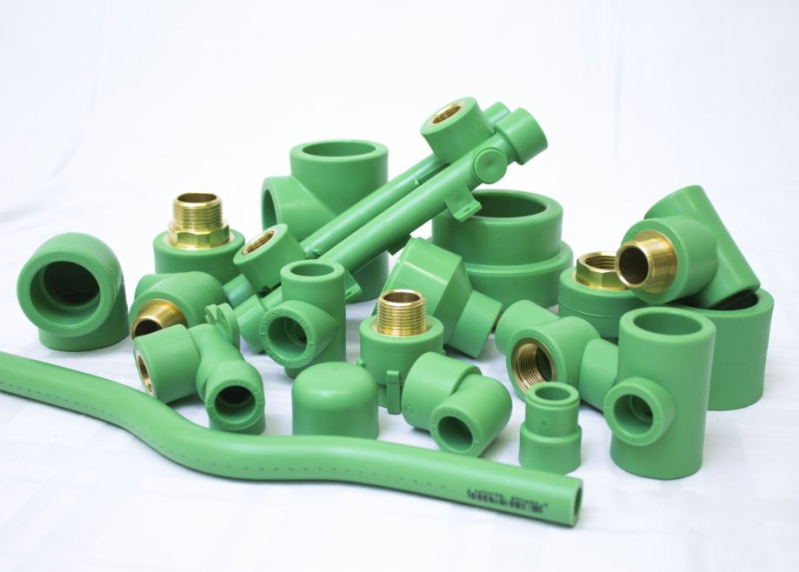

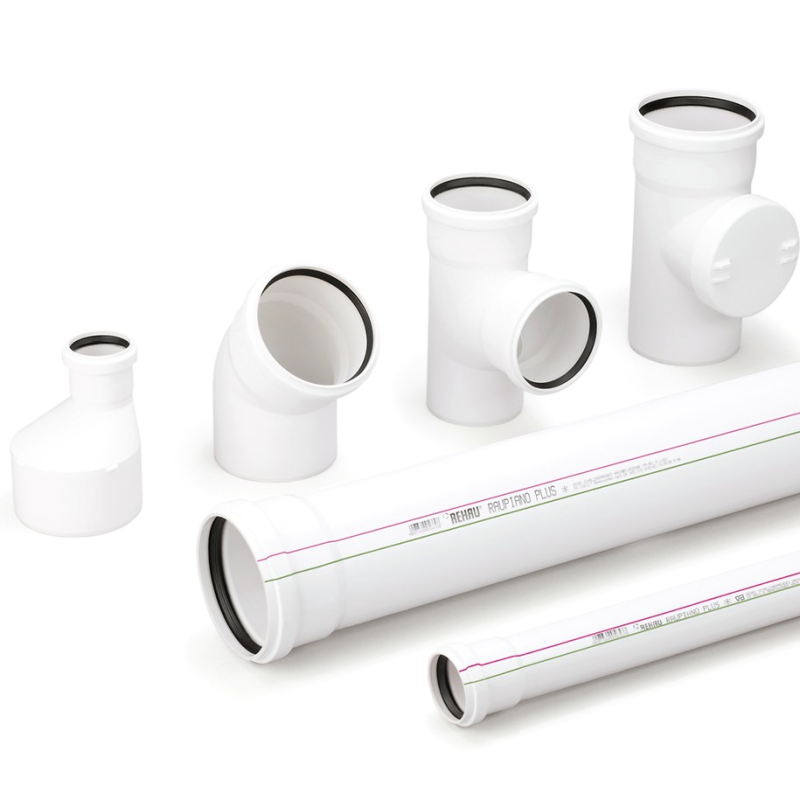

Na slici 3-18 prikazani su spojnici od polimernog materijala. Na dijelove spojnika na koje dolazi armatura (kutni ventili, slavine, miješalice ...) uprešani su metalni dijelovi s navojem.

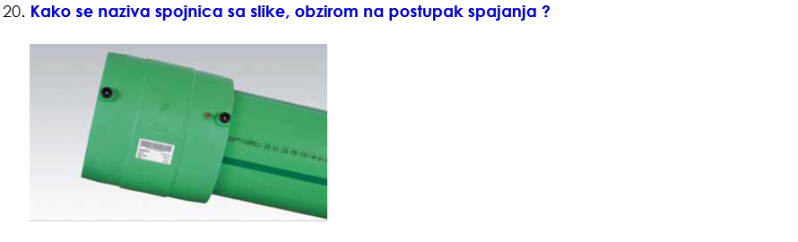

Spojni elementi od nekih polimernih materijala mogu biti s ugrađenom elektrozavojnicom (slika 3-20).

Postupak spajanja elektrofuzijskom spojnicom:

  • Spojnici za pritisne spojeve višeslojnih cijevi i bakrenih cijevi

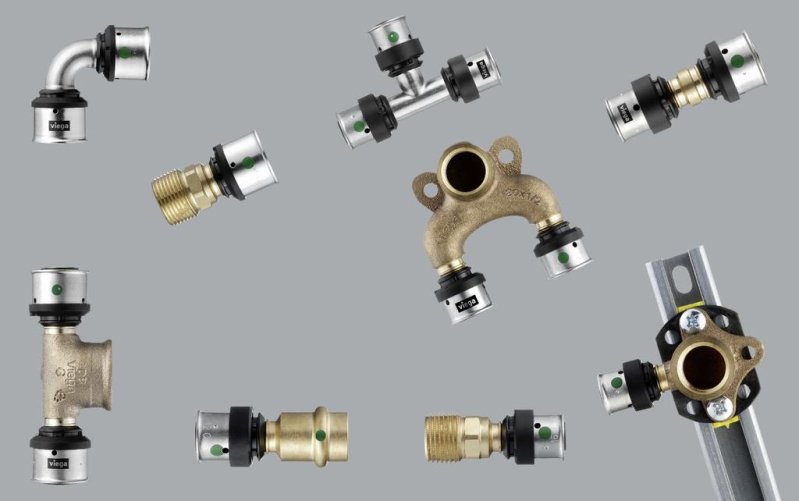

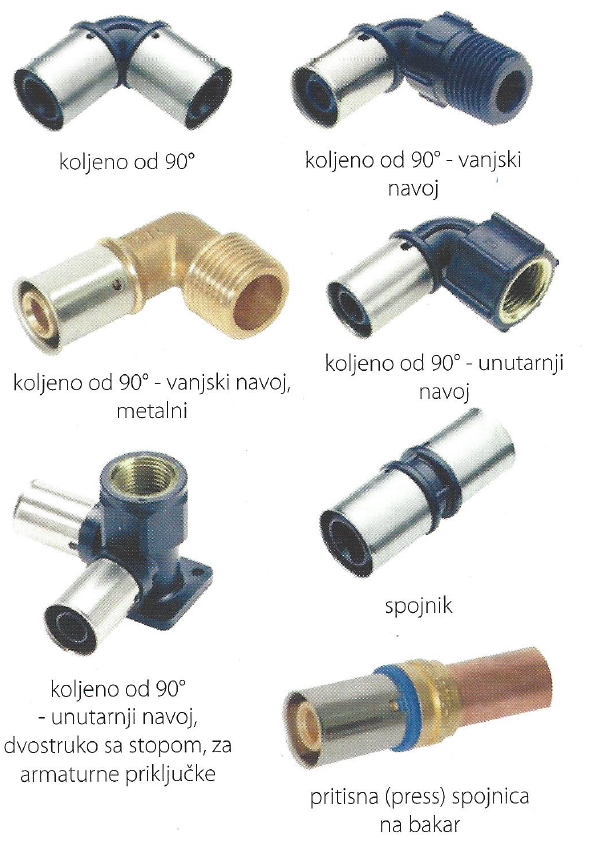

Slika 3-19 prikazuje press spojnicce iz različitih vrsta materijala, za izradu (promjenu smjera i račvanje), razvoda iz višeslojnih cijevi.

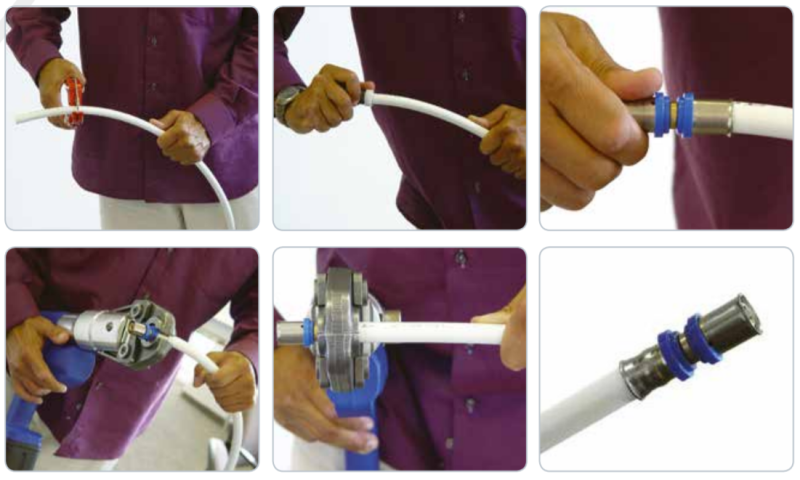

Postupak spajanja višeslojnih cijevi, uprešavanjem:

Iz dosad navedenog vidimo da se spajanje spojnika s cijevima i armaturom može izvesti navojno, prirubnički, zavarivanjem, lemljenjem, lijepljenjem i pritisnim spojem.

Kao što se vidi spojnici mogu biti istog ili različitog oblika, a da se spajaju različitim postupcima.

Spojnici za spajanje višeslojnih cijevi različiti su od proizvođača do proizvođača, a spajanje se obavlja s pomoću pritisnog spoja (slika 3-19) ili pomoću čelnih pritisnih čahura.

Napomena: Spojni elementi za plinske instalacije podvrgnuti su posebnim propisima, kao i cijevi.

Na na nekim spojnicima za plinske instalacije moraju biti sljedeće oznake:

  • naziv spojnog elementa

  • vrsta materijala

  • za koji je tlak spojnica namjenjena

  • nazivni promjer

  • datum proizvodnje

  • ime proizvođača

  • Koeficijent mjesnog otpora strujanju medija ξ

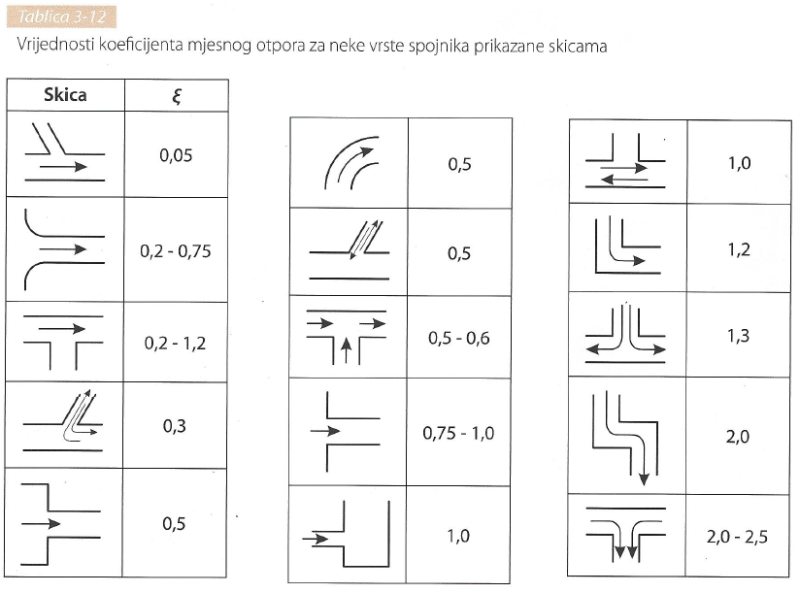

Medij prolaskom kroz ravne cijevi nailazi na otpor koji je vrlo malen, pogotovo za glatke stijenke (koeficijent lokalnog otpora ξ). Koeficijent mjesnog otpora znatno je veći kod spojnika nego kod ravnih cijevi, a ovisno o vrsti materijala, promjeru i obliku spojnika (tablica 3-12).

Kod lučnih spojnika koeficijent  mjesnog otpora ovisi o omjeru radijusa savijanja R i promjeru spojnika d (Tablica 3 - 13).

Grafički simboli različitih spojnika:

Što smo naučili ?

  1. Što su spojnici ?
  2. Za što nam služe spojnici ?
  3. Od kojeg se materijala mogu izraditi spojnici ?
  4. Kakve završetke mogu imati pojedini spojnici ?
  5. Kako se spajaju pojedini spojnici ?
  6. Kako se obilježavaju spojnici ?
  7. O čemu ovisi koeficijent mjesnog otpora kod spojnika ?
  8. Objasni navedene simbole:
