Ključne riječi:

Postignuća učenja. Učenik će:

dimnjak

propuh

visina dimnjaka

Znati ulogu dimnjaka.

Znati kolika treba biti radna visina dimnjaka.

Znati kojih oblika mogu biti dimnjaci.

3.2.12. Dimnjaci

Zadaća dimnjaka je odvesti dimne plinove preko dimovodnog priključka iz kotla u atmosferu. Dakle dimnjak pripada odvodnoj instalaciji u sustavima centralnih grijanja.

Dimnjak mora ispunjavati sljedeće uvjete:

  • dobar podtlak i propuh kroz ložište i dimnjak koji osiguravaju dobre uvjete za izgaranje goriva

  • dovoljno velika visina dimnjaka (ostvaruje se bolje odvođenje dimnih plinova u atmosferu na što veću udaljenost od kotlovnice).

Kako bi se ispunili uvjeti za postizanjem dobrog podtlaka i korisnog propuha, površina presjeka svijetlog otvora dimnjaka ne smije biti manja od  100 cm2, a kružni presjek 11,5 cm, te minimalna visina dimnjaka ne smije biti manja od 4 m (Hmin = 4 m).

Djelotvorne visine dimnjaka:

Proizvode se i čelični samostojeći izolirani dimnjaci (slika 5-52) te sanacijski dimnjaci od nehrđajućeg čelika (slika 5.53).

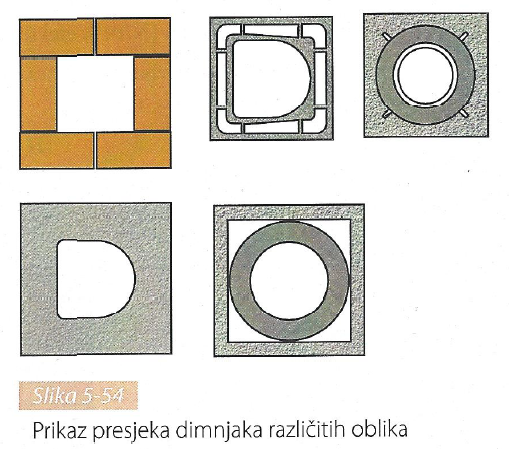

Presjek dimnjaka može biti kvadratni i kružni, a izrađuje se od gotovih elemenata tvrtke Schiedel, ako govorimo o zidanom dimnjaku.
