2.2.2. IZLJEVNA ARMATURA (točila)

U izljevnu armaturu spadaju:

  • slavine

  • miješalice (podžbukne, nadžbukne i samostojeće)

 - dvoručne

 - jednoručne

 - termostatske

 - samozatvarajuće

 - automatske

  • tlačni ispirači

  • vodokotlići i sl.

  • Slavine

Slavine su točila koja služe za točenje uglavnom hladne vode.

Primjenu imaju u sustavima za  zalijevanje vrtova, u kotlovnicama i uopće na mjestima na kojima nije potrebna topla voda. Prema načinu otvaranja slavine mogu biti okretne ili potisne, prema mjestu montaže mogu biti zidne ili stojeće, a vrtne slavine imaju navoj za postavljanje na cijev i navoj za postavljanje spojnice za priključak gumene cijevi.

Potisne slavine se same zatvaraju, a postoje slavine s osjetilima pomaka koje se same otvaraju kada osjete pomak nekog tijela ispred slavine (na pisoarima).

Slika prikazuje  a) zidnu "okretnu", b) stojeću potisnu i c) vrtnu okretnu slavinu:

a) zidna slavina okretna

b) stojeća slavina potisna

c) vrtna slavina

  • Dvoručne miješalice

Dvoručne miješalice su miješalice tople i hladne vode s dva okretna ventila - jednim za toplu i drugim za hladnu vodu. Namještanje određene temperature traži više vremena, ali su jeftinije i jednostavnije za popravljanje od jednoručnih miješalica.

Miješalice mogu biti zidne nadžbukne, podžbukne ili stojeće za postavljanje izravno na sanitarne elemente. Podžbukne miješalice se postavljaju ispod žbuke, pa su vidljivi samo ventili za otvaranje vode. Izljevno mjesto podžbukne miješalice može biti udaljeno od samih ventila.

Slika prikazuje a) nadžbuknu, b) podžbuknu i c) samostojeću miješalicu.

a) nadžbukna jednoručna miješalica

b) podžbukna dvoručna miješalica

c) samostojeća miješalice

  • Jednoručne miješalice

Jednoručnim miješalicama se brže namješta željena toplina vode, ali su skuplje i složenije za popravljanje. Poput dvoručnih ove miješalica mogu biti nadžbukne, podžbukne ili stojeće.

Slika prikazuje jednoručne miješalice a) nadžbuknu, b) podžbuknu i c) samostojeću:

a) jednoručna nadžbukna miješalica

b) jednoručna podžbukna miješalica

c) samostojeća jednoručna miješalica

Montaža jednoručne nadžbukne miješalice, s nazivima sastavnih dijelova, relevantnim promjerima i dimenzijom montaže:

Slika prikazuje komplet za nadžbuknu (finu) montažu miješalice:

"S" priključci 1/2", pripadajuće brtve, te ukrasne rozete, za sakrivanje samog spoja.

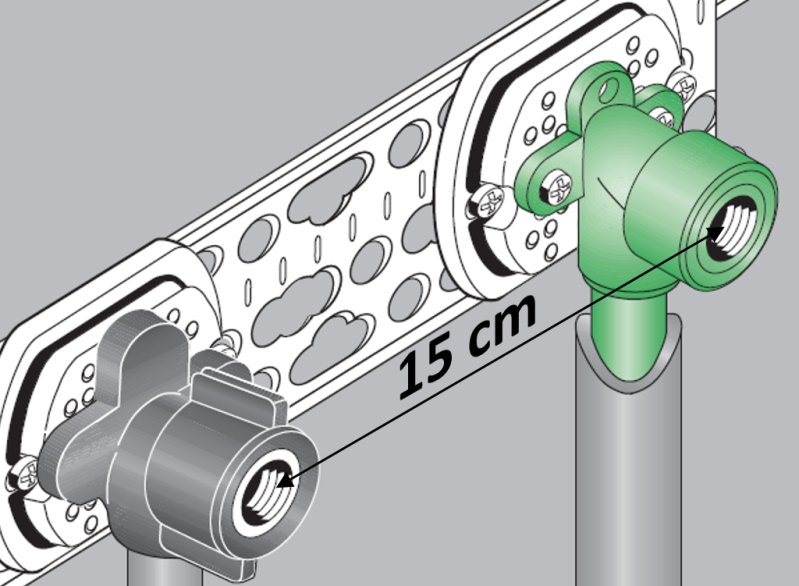

Kompleti za montažu miješalice, pri gruboj montaži:

  • Termostatska miješalice

Termostatske miješalice omogućuju odabiranje željene temperature prije otvaranja vode. Ove su miješalice ugodne za uporabu i njima se štedi voda, ali im je cijena prilično visoka.

Nadžbukna termostatska miješalica:

GROHE GROHTHERM 800 THM

MIJEŠALICA ZA KADU TERMOSTATSKA

1.349,99 kn/kom

GROHE GROHTHERM 1000 NEW THM

MIJEŠALICA ZA KADU TERMOSTATSKA

2.558,50 kn/kom

Regulaciju temperature obavlja regulacijski element unutar miješalice koji se grijanjem izduljuje i pritvara protok tople vode, odnosno koji se hlađenjem skraćuje i otvara protok tople vode.

Namještanje temperature obavlja se jednom ručicom na tijelu miješalice, a drugom ručicom se namješta količina protoka.

  • Potisne miješalice

Potisne miješalice slične su potisnim slavinama. Temperatura vode namještana se zakretanjem ručice, a otvaranje vode potiskivanjem ručice. Nakon nekog vremena miješalica se sama zatvara djelovanjem ugrađene opruge.

a) potisna  miješalica za tuš kadu

b) potisna miješalica za umivaonik

  • Automatska miješalice

Automatska miješalica poput automatskih slavina imaju osjetila pomaka (npr. infracrvenim svijetlom) koja djeluje na elektromagnetni ventil koji otvara vodu. Kada nestane pokreta ispred miješalice nestane signala i elektromagnetni ventil zatvara vodu. Automatska miješalica i automatska slavina prikladne su za uporabu u sanitarnim prostorijama kroz koje prolazi mnogo ljudi. Osim što štede vodu vrlo su higijenske jer ih nije potrebno dodirivati. Na temperaturu vode se ne može utjecati.

Automatske miješalice

  • Tlačni ispirači

Tlačni ispirači su elementi izljevne armature koji služe za ispiranje zahodskih školjki ili pisoara. Otvara ih se pritiskom ručice ili su automatski kada ih otvaraju elektromagnetni ventili. Ispirači se zatvaraju automatski nakon isteka određenog vremena.

Tlačni (automatski) ispirač za pisoar i nadžbuknu montažu.

  • Vodokotlići

Slika prikazuje osnovne dijelove vodokotlića s ispusnim ventilom:

  1. dovodni ventil
  2. plovak
  3. ručica
  4. sjedalo ispusnog ventila
  5. tanjur ispusnog ventila
  6. zvono
  7. vodna komora
  8. konični spremnik

Princip rada vodokotlića

Voda prolazi kroz dovodni ventil (1) i podiže plovak (2). Kada plovak dosegne određenu visinu, on svojom polugom zatvori dovodni ventil (1). Pritiskanjem ručice (3) otvara se ispusni ventil (4) i voda istječe iz vodokotlića. Istovremeno jedan manji dio vode ulazi u zvono (6) i ne dopušta mu da se spusti i zatvori izlaz. Kada voda isteče zvono (6) se spusti i svojom težinom zatvori i pritisne izljevni ventil , a plovak (2) se spušta i ponovo otvara ulazni dovodni ventil (1).

Osim ventilskih vodokotlića postoje i drugi vodokotlići koji se od ventilskog razlikuju po načinu ispuštanja vode.

Prikaz ugradnje ugradbenog vodokotlića:

Spoj odvoda sa zahodske školjke na vertikalni odvodni vod.

Redosljed spajanja od vodokotlića prema okomitom kanalizacijskom vodu:

  1. vodokotlić je preko redukcijske spojnice Ø110/100 mm na

  2. koljeno PP Ø110/45°, koje je dalje spojeno na

  3. odsječak cijevi PP Ø110, do

  4. koljena PP Ø110/87°, u okomiti kanalizacijski odvod PP Ø110.
