Montaža klima uređaja

1. Nazivi dijelova

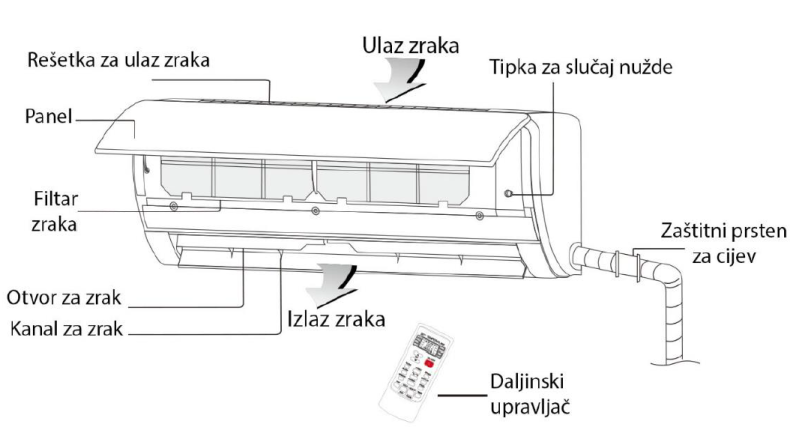

Unutarnja jedinica

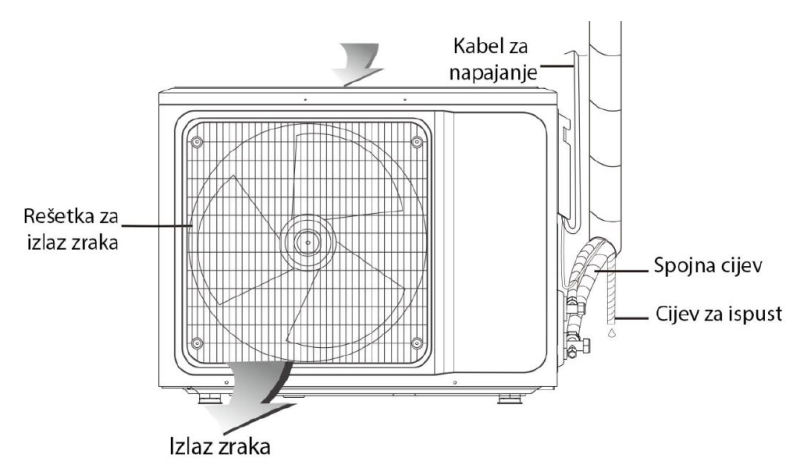

Vanjska jedinica

2. Odabir pozicije postavljanja unutarnje jedinice

  • unutarnju jedinicu uređaja potrebno je postaviti na poziciju s koje zrak iz isparivača može doseći svaki kut prostorije

  • onemogućiti blokiranje ulaznog i izlaznog zraka

  • izbjegavati mjesta gdje dolazi do pojave velike količine dima ili pare

  • ne postavljati uređaj iznad glazbenih linija, instrumenata, televizora, računala i sličnih, skupih uređaja

  • ne postavljati uređaj tako da ispuhivač uređaja bude u blizini požarnog alarma (za vrijeme rada klima-uređaja alarm može biti aktiviran uslijed djelovanja toplog zraka).

  • nužno je osigurati dovoljno prostora u neposrednoj okolini unutarnje jedinice klima - uređaja:

Minimalne veličine odmicanja unutarnje jedinice od stropa, poda i bočnih zidova.

  • osiguranje ispravne visinske razlike između unutarnje i vanjske jedinice

Bez obzira, bila vanjska ili unutarnja jedinica, može se postaviti na višu poziciju, ali razlika u visinama ne smije biti veća od 5 m, kako slika prikazuje:

Savijanje bakrenih cijevi između jedinica nužno je smanjiti na najmanju moguću mjeru !

3. Odabir mjesta postavljanja vanjske jedinice

  • Mjesto montaže vanjske jedinice (zid), mora bit čvrst i u mogućnosti držati težinu vanjske jedinice, te ne izazivati buku i vibracije.

  • Izbjegavati mjesta na kojima će vanjska jedinica biti izložena izravno kiši ili suncu, kao i na mjesta gdje nema dovoljno mjesta u okolici jedinice za prozračivanje iste.

  • Mjesto montaže vanjske jedinice treba biti tako, da vanjska jedinica ne smeta bukom susjedima.

  • Vanjsku jedinicu uređaja je nužno postaviti na metalne nosače.

  • Vanjska jedinica se ne smije postavljati na mjesto gdje može doći do dotoka, zadržavanja ili curenja zapaljivih plinova.

  • Osigurati kvalitetan odvod kondenzata koji se javlja prilikom rada klima

  • Izbjegavati postavljanje ispuha zraka izravno u smjeru dolazećeg vjetra.

Slobodan prostor oko vanjske jedinice

4. Postavljanje nosača unutarnje jedinice

Cjevovod se može postavljati prema skici 1. a utor za spoj cijevi na kadu unutarnje jedinice mora biti otvoren na odgovarajućem mjestu.

Tiplanje ploče za montažu unutarnje jedinice

Ploču za zidnu montažu, potrebno je pričvrstiti vijcima 6 mm promjera i pripadajućim tiplama. Prilikom montaže ploču je potrebno montirati ravno, uz pomoć vaser-vage. Ukoso montirana ploča može ugroziti pražnjenje kondenzirane vode !

Potreban alat, pribor i materijal:

Tiple s vijcima

Križni odvijač

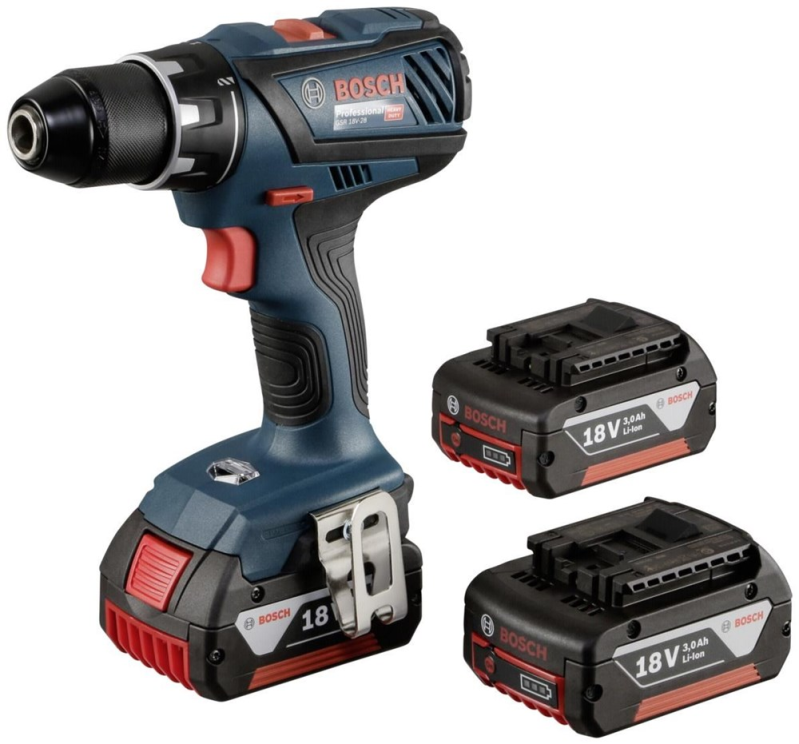

Akumulatorska bušilica/odvijač

Vaser vaga

Olovka za ocrtavanje

5. Bušenje rupe u zidu

Rupu je potrebno bušiti ispod ploče za montažu(ovisno o marki, tipu proizvođača - pogledati preporuke za montažu od proizvođača klima uređaja), promjera 65 mm i bušiti rupu s padom na vanjsku stranu zida 5 - 10 mm, (skica 2) tako da kondenzirana voda može lagano istjecati.

U izbušenu rupu idealno bi bilo staviti zidni poklopac, kako prikazuje skica 2.

Prije bušenja rupe, potrebno je pregledati zid i vidjeti da li postoji mogućnost da se presječe električni kabel, radnije postavljene kućne instalacije za ovu radnju od velike pomoći je digitalni detektor namjenjen za otkrivanje električnih vodova, metalnih cijevi i dijelova u zidovima, tj. ispod žbuke.

Prilikom bušenja rupe, doći će do pojave prašine, naručito ako je žbuka u stambenom dijelu starija, u tu svrhu , kako bi se izbjegao nered, bilo bi idealno koristiti usisivač, koji bi u blizini mjesta bušenja usisavao prašinu.

Potreban pribor, alat i materijal:

Bušilica

Kruna Ø 65 mm

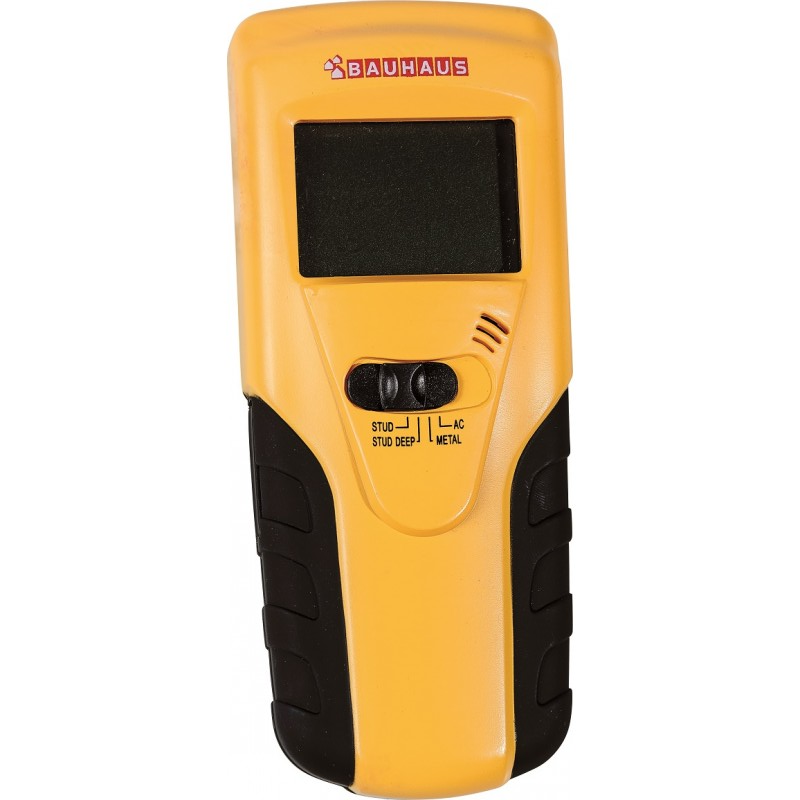

Digitalni detektor el. vodova

Primjer bušenja rupe za klima uređaj: https://www.youtube.com/watch?v=9z8ul2PDP6k

6. Postavljanje drenažne cijevi (odvod kondenzata)

Postavite cijevi unutarnje jedinice sukladno položaju rupe na zidu. Ljepljivom trakom, potrebno je čvrsto stegnuti drenažnu cijev, tanku bakrenu cijev (za tekuću fazu radne tvari), deblju bakrenu cijev (za plinsku fazu), drenažnu cijev i električni kabel, koji je međuveza između vanjske i unutarnje jedinice.

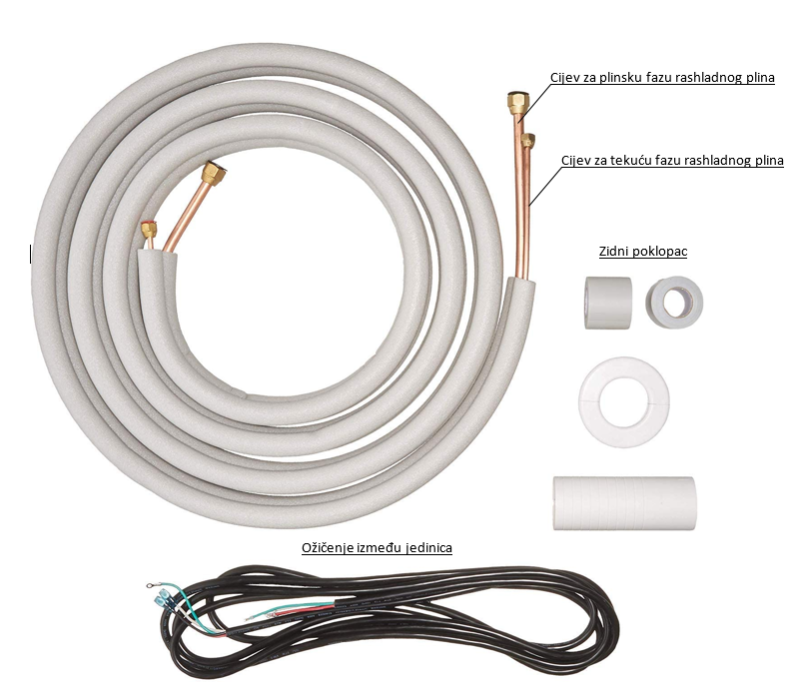

Skica 3.1. Sadržaj bunta

Sve tri cijevi, i električni kabel potrebno je, kako prikazuje skica 3. spojiti ljepljivom trakom, a cijevi treba rasporediti kako prikazuje skica 3.1. Nakon čega sve navedene cijevi skupa s el. kabelom potrebno je umotati završnom, zaštitnom trakom, zbog estetskih razloga, i zaštite cijevne instalacije od atmosferskih utjecaja.

Cijevi za tekuću (skica 3.1.-3) i plinsku  fazu (skica 3.1.-2) moraju biti zasebno izolirane cijevnom izolacijom, cijev za odvod kondenzata (skica 3.1-7) nema izolaciju, ali u buntu se mora nalaziti kako prikazuje skica 3.1., s donje strane. U buntu se također mora nalaziti električni kabel (skica 3.1. - 1) gornje strane.

7. Postavljanje unutarnje jedinice

Potrebno je provući bunt (skica 3.1.), kroz rupu na zidu. Nakon provlačenja bunta, potrebno je unutarnju jedinicu objesiti na kuke s gornje strane ploče (skica 1). Tako da kuke na donjem dijelu jedinice, odgovaraju kukama na donjem dijelu ploče (skica 4).

Provjera:

  • provjeriti jesu li gornje i donje zakačke dobro pričvršćene,
  • provjeriti vaser vagom da li je unutarnja jedinica u vodoravnom položaju,

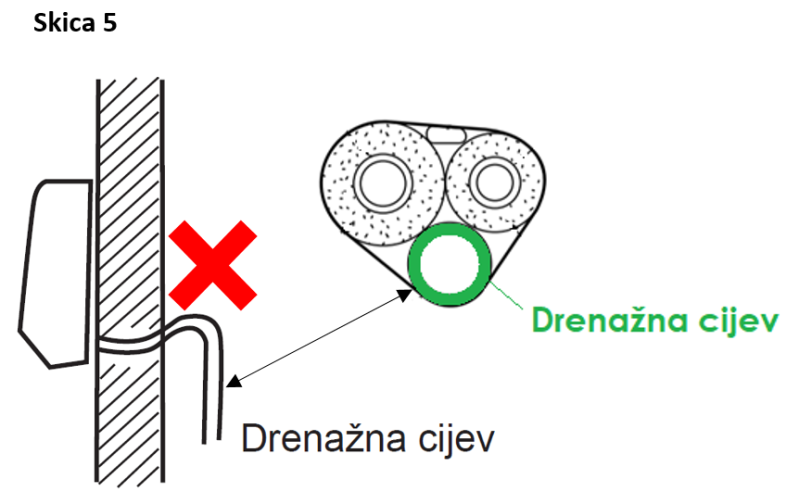

  • drenažna cijev ne smije biti savijena prema gore (kako prikazuje skica 5)
  • drenažna cijev mora biti postavljena ispod ostalih cijevi (tekuće i plinske faze).

8. Ugradnja vanjske jedinice

Korak 1: Pričvršćivanje postolja vanjske jedinice

(Potrebno je odabrati odgovarajuće postolje prema mjestu ugradnje.)

  •  Odaberite odgovarajuće mjesto za ugradnju jedinice prema građevinskoj konstrukciji zgrade.
  • Pričvrstite postolje vanjske jedinice na odabranom mjestu pomoći sidrenih vijaka.

Napomena:

  • Prilikom ugradnje vanjske jedinice neophodno je pridržavati se sigurnosnih uputa.

  • Provjerite da nosivost postolja odgovara četverostrukoj masi jedinice.

  • Vanjska jedinica treba biti ugrađena najmanje 30 cm iznad razine poda radi mjesta za priključak odvodnog crijeva.

  • Za jedinice sa snagom hlađenja od 2.3-5.0 kW potrebno je 6 vijaka;

  • Za jedinice sa snagom hlađenja od 6.0-8.0 kW potrebno je 8 vijaka;

  • Za jedinice sa snagom hlađenja od 10.0-16.0 kW potrebno je 10 vijaka.

Korak 2: Izvedite priključak za odvodno crijevo.

Odvod kondenzata s vanjske jedinice

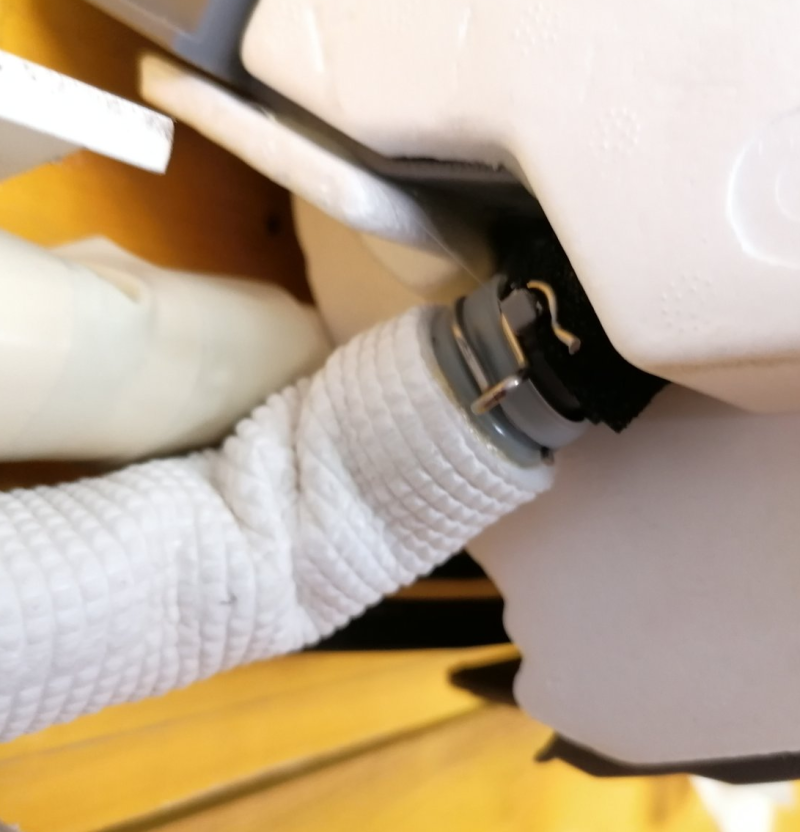

Odvod kondenzata s unutarnje jedinice

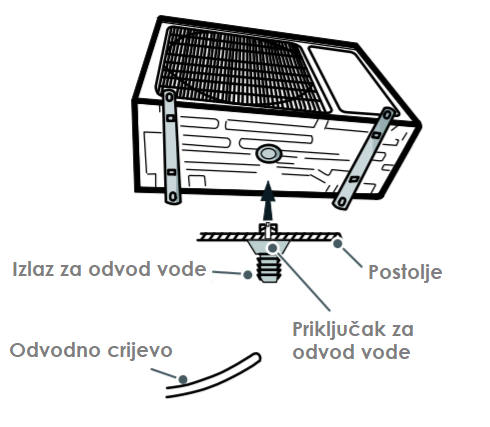

  • Staviti priključak za odvod vode iz vanjske jedinice u otvor u postolju, vidi sliku lijevo.

  • Na izlaz priključiti odvodno crijevo.

Korak 3: Pričvrstite vanjsku jedinicu

  • Staviti vanjsku jedinicu na postolje.

  • Pričvrstiti vanjsku jedinicu pomoću vijaka koji se stavljaju u otvore u nogicama.

Korak 4: Priključite spojne cijevi na vanjsku jedinicu.

1.

Odvijti vijak na desnoj ručki vanjske jedinice i zamijenite dršku.

2.

Odvijte kapu ventila i namjestite
prošireno grlo cijevi na priključak na
ventilu.

3.

Prvo zategnite spojnu maticu
rukom.

4.

Zategnite spojnu maticu momentnim ključem prema podacima u tablici.

Proširivanje grla cijevi - "pertlovanje"

Napomena: Glavni uzrok curenja rashladnog sredstva je nepravilno prošireno grlo cijevi. Proširivanje grla izvršite prema sljedećim uputama.

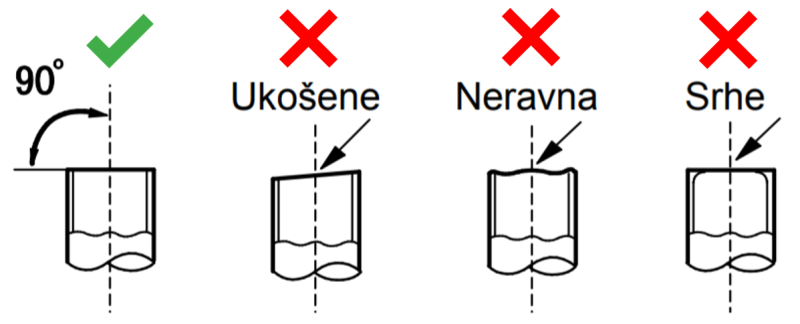

1. Rezanje cijevi

  • Izmjerite udaljenost između unutarnje i vanjske jedinice

  • Izrežite cijevi na potrebnu duljinu pomoću rezača cijevi.

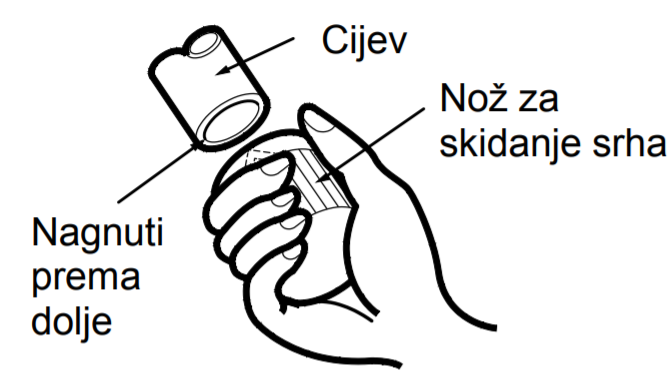

2. Skidanje srhova

  • Potrebno je skinuti srhe pomoću noža za skidanje srha i spriječite padanje sitnih čestica metala u unutrašnjost cijevi.

3. Navući odgovarajuću izolaciju preko cijevi.

4. Priprema spoja

  • Skinite spojne matice sa spojne cijevi unutarnje jedinice i sa ventila vanjske jedinice i stavite ih na cijev.

5 . Proširivanje grla cijevi

  • Proširite kraj cijevi pomoću alata proširivanje (alat za proširivanje cijevi).

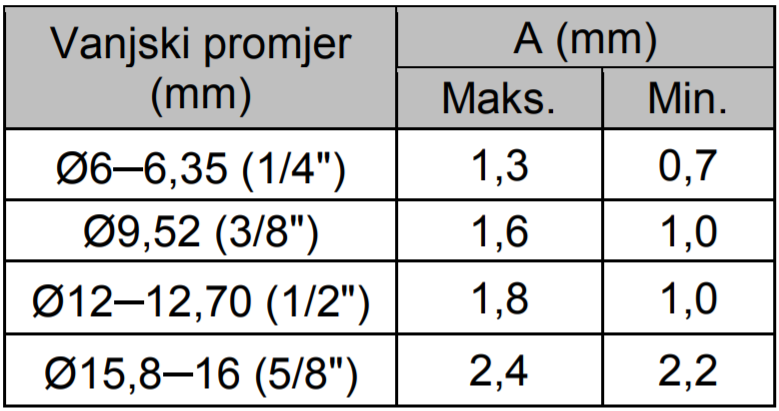

  • Dimenzija „A“ se razlikuje po promjeru cijevi (vidi sljedeću tablicu)

6 . Izvršiti pregled proširenja cijevi

  • Provjerite da je grlo cijevi ispravno prošireno. Ukoliko utvrdite bilo kakvu grešku, ponovo proširite grlo cijevi prema gore navedenim uputama.

Pogledajmo koristan video uradak, koji objašnjava proširivanje grla bakrene cijevi:

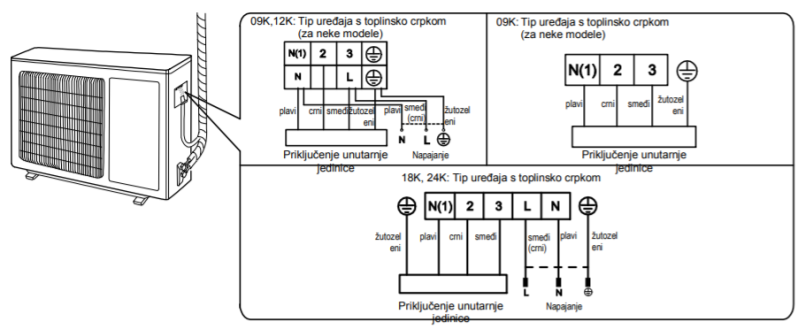

Korak 5: Priključak električnih kabela na vanjsku jedinicu.

  • Skinite držač/kopču kabela, priključite vodiče naponskog kabela i upravljačkog kabela (samo na modelima s funkcijom Grijanje) na redne stezaljke prema bojama, i pritegnite vijke rednih stezaljki.

NAPOMENA: za ovu radnu operaciju, nužno je strogo se pridržavati uputa proizvođača koje se isporučuju za svaki split klima sustav !

Primjer električnog spoja vanjske jedinice na klima uređaju FUJIair, na školskom učilu:

Spoj na unutarnjoj jedinici

  • Nakon pritezanja vijaka laganim potezanjem provjerite da je kabel dobro pričvršćen.

  • Naponski kabel se ne smije prekidati, produžavati niti skraćivati.

Korak 6: Poravnavanje cijevi

  • Cijevi moraju biti postavljene duž zida. Cijevi se mogu prema potrebi saviti odnosno prekriti. Najmanji polumjer savijanja cijevi je 10 cm.
  • Ako je vanjska jedinica postavljena iznad otvora u zidu, neophodno je napraviti cijevni luk u obliku slova „U“ ispred mjesta prolaza cijevi kroz zid u prostoriju da kišnica ne bi tekla po cijevi u prostoriju.

Napomena:

  • Odvodno crijevo ne smije prolaziti preko otvora u zidu na visini iznad visine ispusta za ispuštanje vode iz unutarnje jedinice
  • Radi nesmetanog istjecanja završetak crijeva ne smije biti uronjen u vodu
  • Odvodno crijevo mora biti malo nagnuto prema dolje. Crijevo ne smije biti savijeno prema gore, ne smije biti postavljeno vijugavo i sl.

Korak 7: Uklanjanje zraka pomoću vakuumske sisaljke

Zašto važno vakuumirati sustav, prije puštanja u rad ?

Kada je unutarnja jedinica povezana cijevima s vanjskom jedinicom, tada se u unutarnjoj jedinici i bakrenim cijevima nalazi zrak. prije puštanja u rad klima uređaja, vakuumskom sisaljkom, potrebno je ukloniti sav zrak i vlagu iz unutarnje jedinice i cijevi koje spajaju unutarnju i vanjsku jedinicu. Miješanje zraka i rashladne tvari, može dovesti do smanjene učinkovitosti pri radu klima uređaja.

Stvar je u tome što obični zračni prostor sadrži čestice vode koje se mogu zamrznuti, na primjer, u kapilarnoj cijevi klima uređaja, što će dovesti do povećanog opterećenja kompresora i njegovog daljnjeg neuspjeha.

Kako se vrši vakuumiranje ?

  • Skinite kape s ventila rashladnog sredstva i plinskog ventila te kapu s otvora za dopunjavanje rashladnog sredstva.

  • Priključite crijevo za crpljenje od manometarske grupe na priključak za dopunjavanje rashladnog sredstva na plinskom ventilu, i zatim priključite manometarsku grupu preko drugog crijeva na vakuumsku sisaljku.

  • Otvorite ventil na manometarskoj grupi, uključite vakuumsku sisaljku i crpite zrak oko 10-15 minuta. Tlak mora ostati na razini -0,1 MPa.

  • Zaustavite vakuumsku sisaljku i pričekajte 1-2 minute. Tlak mora ostati na razini −0,1 MPa. Porast tlaka iznad ove vrijednosti može značiti nezabrtvljenost kruga hlađenja.

  • Odspojite manometarsku grupu pomoću imbus ključa skroz otvorite ventil rashladnog sredstva i plinski ventil.

  • Ponovo navijte kape na ventile i otvor za dopunjavanje rashladnog sredstva.

Provjera zabrtvljenosti

Pomoću sapunice: - nepropusnost cijevi i spojeva možete provjeriti jednostavno  pomoću sapunice. Nanesite sapunicu na mjesto koje želite provjeriti i ostavite je tamo najmanje 3 minute. Stvaranje zračnih mjehurića indicira curenje rashladnog sredstva.

Montaža split klima uređaja - koristan video (pogledati od 1:45 do 13:44)
