Vježba 1. - Simetrala dužine

Simetrala je pravac koji geometrijsku konstrukciju, ili geometrijski lik dijeli na dva jednaka dijela.

U ovoj vježbi geometrijska konstrukcija jest dužina AB, duljine 50 mm crtana linijom tipa (a) - punom širokom, pa će simetrala u ovom slučaju dijeliti geometrijsku konstrukciju na dva jednaka dijela.

Potreban pribor za crtanje:

Dva trokuta

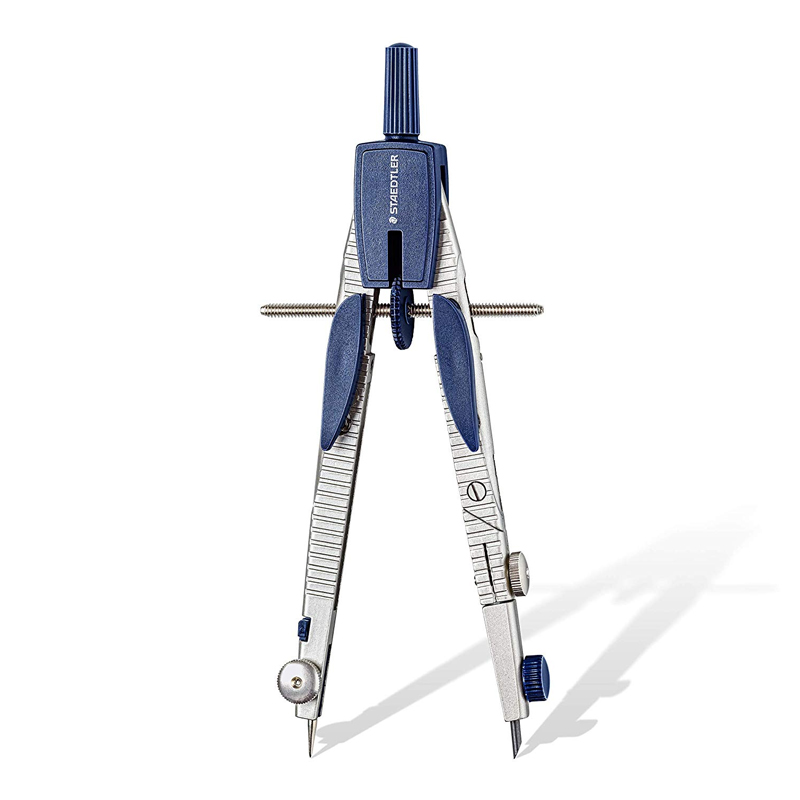

Šestar

Tehnička olovka 0.5 mm

Postupak crtanje:

  • Pomoću trokuta na listu za vježbu, nacrtati vodoravni pravac (jako tankom linijom - skoro nevidljivom), približno na sredini lista za vježbu.

  • Na pravcu označiti točku A.

  • Trokut poravnati s pravcem, i od točke A, stisnuti olovku i povući dužinu duljine 50 mm.

  • Kraj podebljane dužine označiti točkom B.

Na ovaj način ste dobili dužinu AB, duljine 50 mm, a širina linije dužine AB jest približno 0.5 mm, zbog pritiska olovke.

  • Ubosti šestar u točku A,

  • Raširiti šestar tako da širina šestara bude veća od polovine dužine AB,

  • Nacrtati luk jako tankom linijom (jedva vidljivom),

  • Ne mijenjati širinu šestara,

  • Šestar ubosti u točku B, i nacrtati luk koji će u iznad i ispod dužine AB, sjeći prethodno nacrtani luk,

  • Sjecište dvaju lukova označiti točkama M i N

  • Spojite točku M i N, linijom tipa (e) - simetralom (crta - točka - crta ili crta - kratka crta - crta kao na crtežu lijevo). Sjecište dužine AB i simetrale označite točkom S.

  • Izbrišite tanke linije lukova, kako bi na crtežu bila jasno vidljiva dužina AB i simetrala na nju !

U ovoj vježbi je bitno:

  • znati pomoću trokuta i šestara nacrtati simetralu dužine,

  • uvježbati crtanje linije tipa (a) - punu široku,

  • uvježbati crtanje linije tipa (e) - simetrale (crta-točka-crta ili crta - kratka crta - crta),

  • razumjeti što je to simetrala.

Pogledajte video uradak crtanje simetrale dužine:

List za vježbu br. 1 - Simetrala dužine
