Vježba br. 2 - Rezanje cijevi i ručno narezivanje navoja

 (instruktažni list)

Operacija ručnog narezivanja navoja, sastoji se od dva operativna zahvata:

1. Pripreme čelične cijevi (rezanje na potrebnu duljinu)

2. Narezivanje navoja, pomoću ručnog seta za narezivanje.

1. Priprema čelične cijevi (rezanje na potrebnu duljinu)

Osobna zaštitna sredstva:

Preporučuju se sljedeća zaštitna sredstva:

  • radna kuta (zašita odjeće od prljanja korozijom i masnoćom)

  • kožne rukavice (zaštita ruku od ubadanja metalnih strugotina)

  • cipele s čeličnom kapicom i podplatom (zaštita nožnih prstiju i tabana),

  • plastične zaštitne naočale (potrebne su tijekom operacije narezivanja)

Potreban alat:

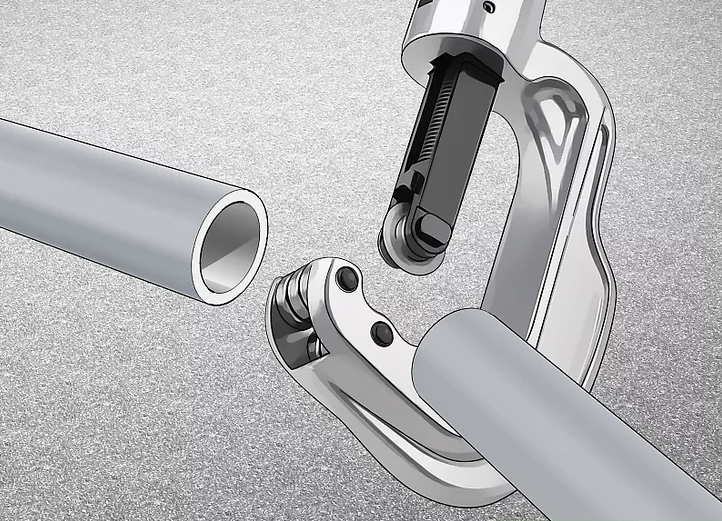

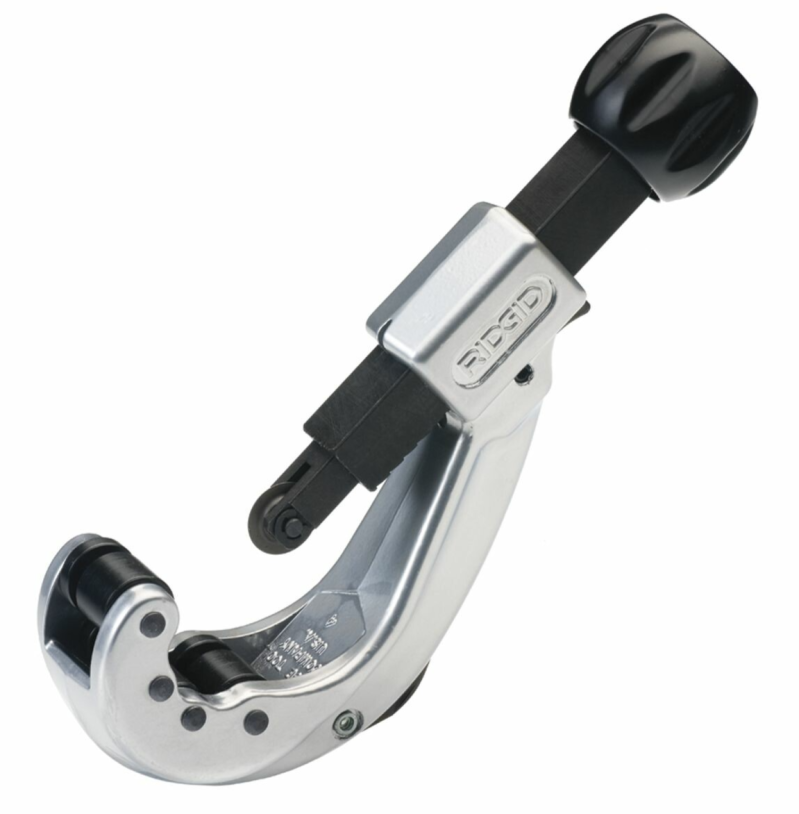

  • rezač za rezanje čeličnih cijevi (1/2" - 3/4" - 1")

Najčešći promjeri cijevi koji se koriste u vodovodnim instalacijama su: 1/2", 3/4" i 1"

  • ručna, stolna stega s vretenom trapeznog navoja za najmanje promjere cijevi: 1/2" - 3/4" - 1"

Ručna stega nam je potrebna kako bismo fiksirali čeličnu cijev, i prilikom rezanja mogli upotrijebiti obje ruke, što uvelike utječe na kvalitetu rezanja, preciznost rezanja i duži vijek trajanja rezača.

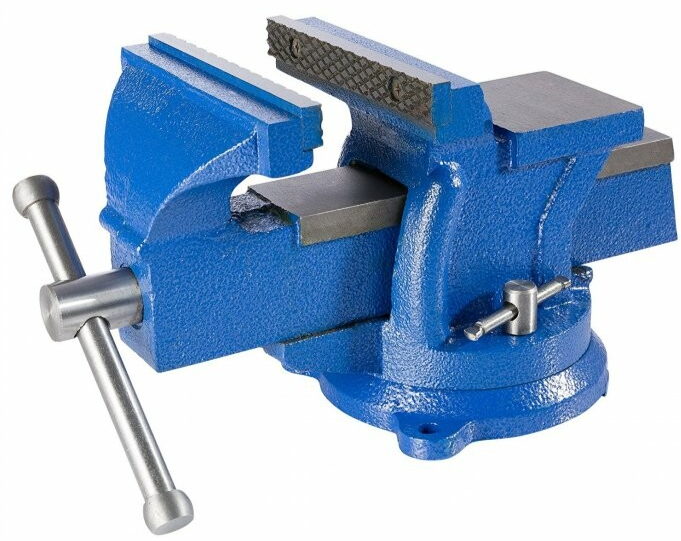

  • ručna, bravarska stolna stega
  • Ovu stegu nije preporučljivo koristiti, osim u slučaju ako ne postoji ručna cijevna stega !
  • Okrugla ili polukružna turpija

Koristimo je za obradu oštrih rubova nakon odrezivanja cijevi.

Potreban pribor:

  • rolo metar za mjerenje duljine 2 - 5 m

Metar nam je potrebna kako bismo cijev izrezali na potrebnu duljinu, prije rezanja.

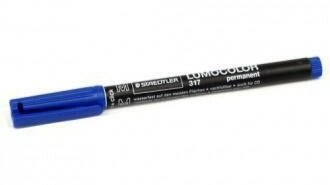

  • vodootporni marker

Marker nam je potreban kako bismo zabilježili mjesto rezanja

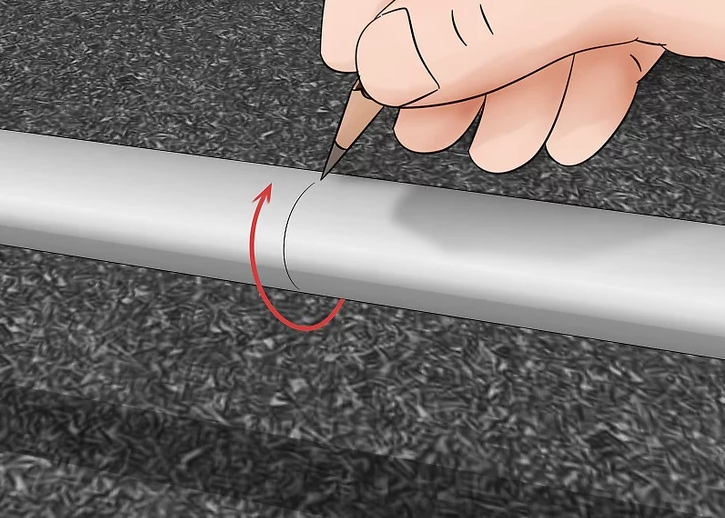

1.1. Mjerenje i obilježavanje mjesta rezanja

  • Izmjeriti cijev rolo metrom na potrebnu duljinu.
  • Markerom obilježiti mjesto rezanja na cijevi.

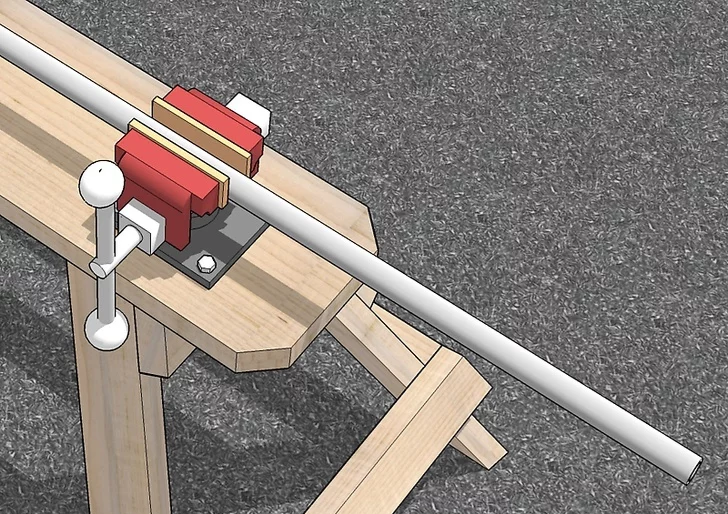

1.2. Fiksiranje cijevi

  • Pričvrstiti cijev u središte stezaljke.

  • Otvoriti stezaljku pričvršćenu za radni stol kako bi cijev mogla stati unutra.

  • Nakon što je cijev učvršćena, zategnuti stezaljku kako biste je držali na mjestu.

  • Ako nemate stegu za cijevi, morat ćete držati cijev mirno kako biste osigurali ravnomjerno i glatko rezanje.

  • Vaša cijev treba visjeti okomito ili vodoravno sa stola kako biste mogli okretati rezač cijevi oko nje.

  • Na cijevi treba biti markerom jasno označeno mjesto rezanja.

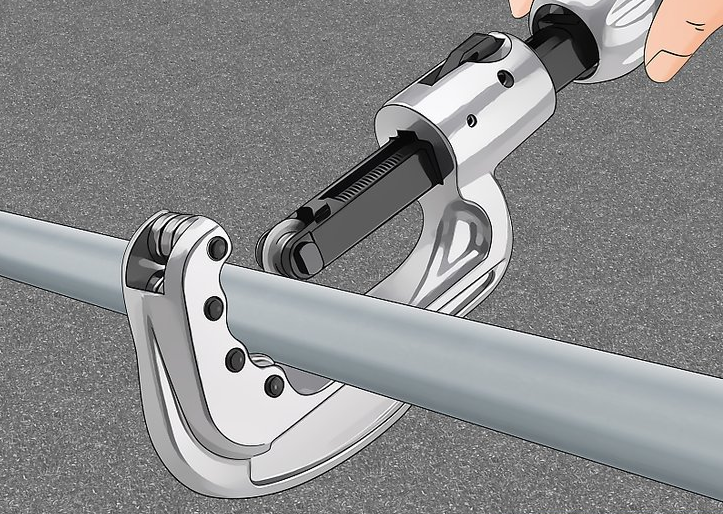

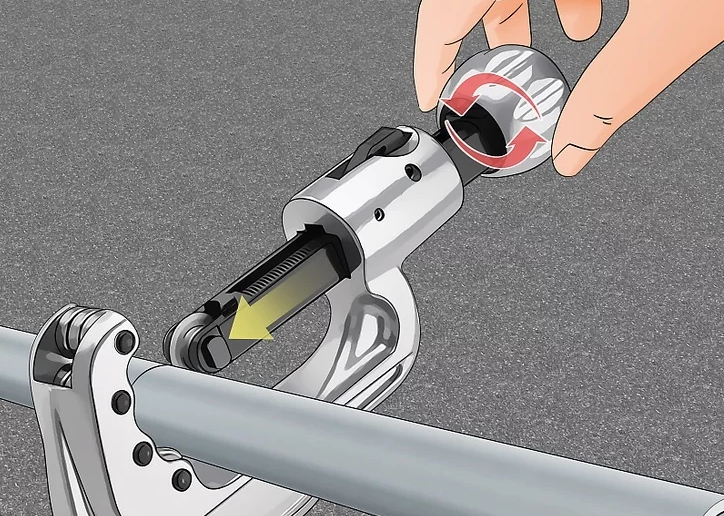

1.3. Namještanje noža

  • Rezač cijevi centrirajte preko dijela cijevi koji želite rezati.

  • Odaberite veliki ili mali rezač cijevi, ovisno o veličini vaše cijevi.

  • Okrenite polugu rezača u smjeru suprotnom od kazaljke na satu da biste otvorili alat.

  • Postavite cijev unutar rezača cijevi i okrenite dno alata u smjeru kazaljke na satu da zategnete cijev na svoje mjesto.

  • Rezači cijevi izgledaju poput ručnog ključa i imaju oštar metalni kotačić koji je pričvršćen na gornji dio alata.

  • Ručnim okretanjem rezača oko cijevi možete započeti s rezanjem cijevi.

  • Da biste zategnuli alat, upotrijebite rotacijski mehanizam koji se nalazi na ručki.

  • To se može okretati u smjeru kazaljke na satu ili u smjeru suprotnom od kazaljke na satu da biste učvrstili ili popustili držač rezača.

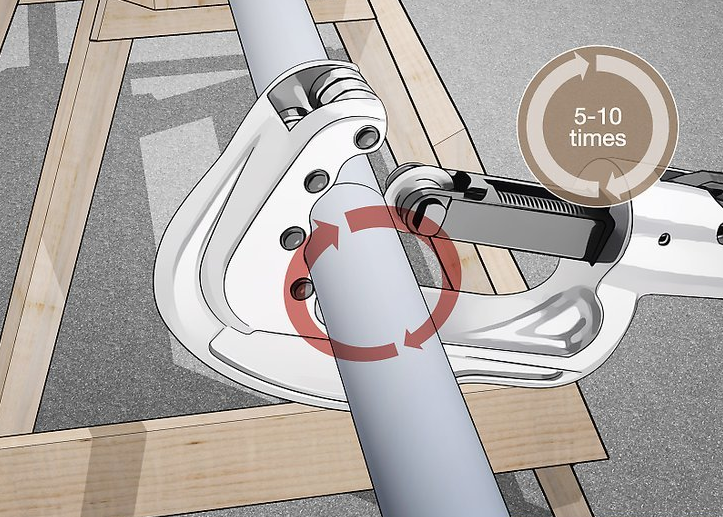

1.4. Rezanje

  • Okrećite rezač cijevi oko cijevi 5-10 puta.

  • Uhvatite se za ručku rezača cijevi i pomičite alat u kružnoj rotaciji oko opsega cijevi.

  • Zavrtite alat najmanje 5 puta kako biste stvorili konačni utor na površini cijevi.

  • Ako radite s debljom cijevi, možda ćete trebati okretati alat više od 5 puta prije nego što primijetite očit utor ili urez u pocinčanom metalu.

  • Pritegnite držač rezača cijevi nakon 5 -10 okretaja.

  • Donji dio rezača cijevi zakrenite u smjeru kazaljke na satu, tako da se alat čvrsto pričvrsti na utor.

  • Ne zatežite rezač previše, jer još uvijek trebate okretati alat oko cijevi.

  • Kako se rez na cijevi produbljuje, morate zategnuti rezač cijevi kako biste dobili precizniji rez.

1.5. Završetak rezanja

  • Ponavljajte postupak okretanja i zatezanja dok se cijev ne presiječe. Nastavite okretati rezač cijevi oko cijevi 5 -10 puta kako biste produbili utor na površini cijevi.

  • Nakon nekoliko okretaja zategnite alat kako biste stvorili precizniji rez.

  • Nastavite rotirati i zatezati rezač cijevi dok cijev ne bude potpuno prekinuta.

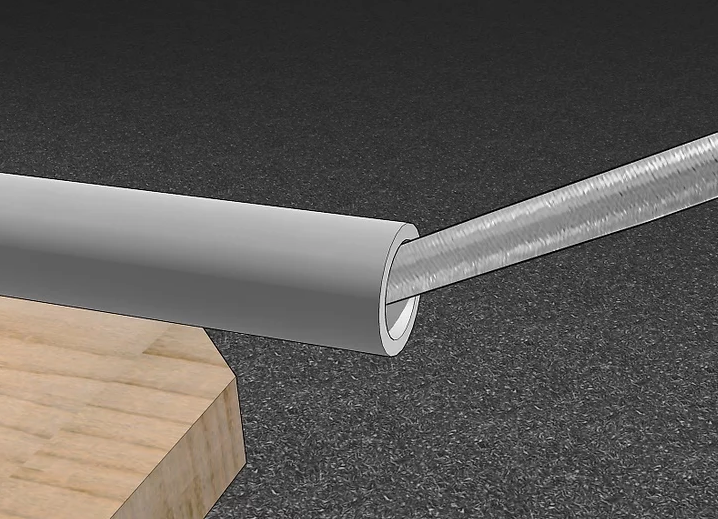

1.6. Skidanje srhova nakon rezanja

Skidanje srhova valjkastom turpijom

Razvrtač za pocinčane cijevi

  • Kada se reže pocinčana cijev rezačem za cijevi, na unutarnjem rubu cijevi stvorit će se čelični oštri srh.

  • Da biste se toga riješili, potrebno je valjkastom turpijom skositi cijeli unutarnji rub i na taj način skinuti oštri rub tj. srh. i cijeli unutarnji rub u tu svrhu može se upotrijebiti specijalizirani alat izrađen za uklanjanje srhova, koji se naziva razvrtač.

  • Razvrtači za cijevi, dostupni su u većini specijaliziranih trgovina za strojarske instalacije.

2. Ručno narezivanje navoja, pomoću seta za narezivanje

2.1. Učvršćenje cijevi

Čvrsto pričvrstite cijev u škripac. Otpustite čeljusti škripca okretanjem ručke u smjeru suprotnom od kazaljke na satu toliko da stane cijev između njih. Stavite cijev u škripac tako da viri kraj na koji želite narezati navoj, a zatim okrenite ručku unatrag u smjeru kazaljke na satu da je zategnete i učvrstite na mjestu. Cijev se može postaviti vodoravno ili okomito (kao na slici lijevo).

  • Imajte na umu da možete upotrijebiti ili obične škripce za stol ili škripce za cijevi koji su posebno dizajnirani za držanje cjevovoda na mjestu.

  • Ako cijev pritežemo škripcem kao na slici (lijevo-gore), dobro je cijev postaviti okomito.

  • Ako cijev pritežemo ručnom cijevnom stegom (slika lijevo dolje), cijev moramo postaviti vodoravno (horizontalno).

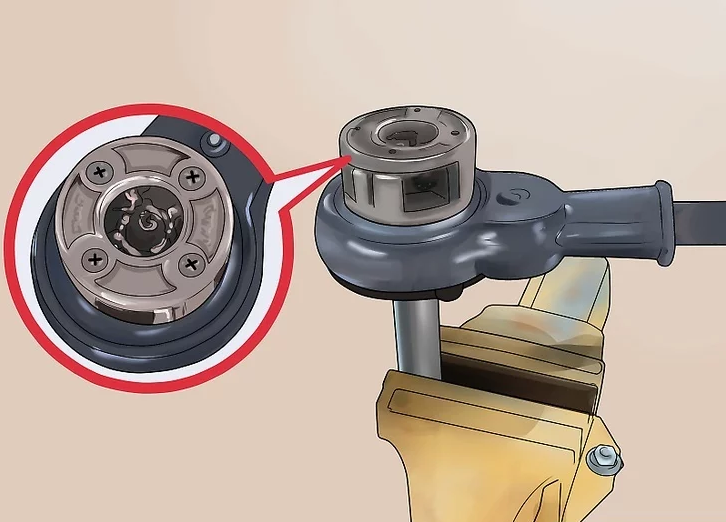

2.2. Odabir matrice za narezivanje navoja

  • Odaberite odgovarajuću veličinu matrice na temelju promjera cijevi na koju želite narezati cijevni navoj.
  • Na čelu matrice su zapisani brojevi i označavaju veličinu cijevi na koju želite narezati navoj, npr. ako na matrici piše 1/2", to znači da je glava matrice namijenjena za cijev od 1/2".
  • Nakon odabira odgovarajuće matrice, odabranu matricu potrebno je umetnuti u prsten hvataljke.

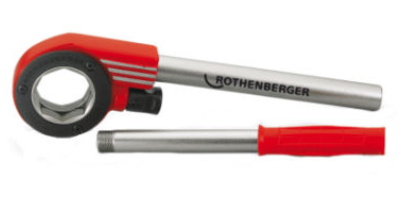

  • Hvataljka je ručka kojom se vrši rotacija prilikom narezivanja navoja:

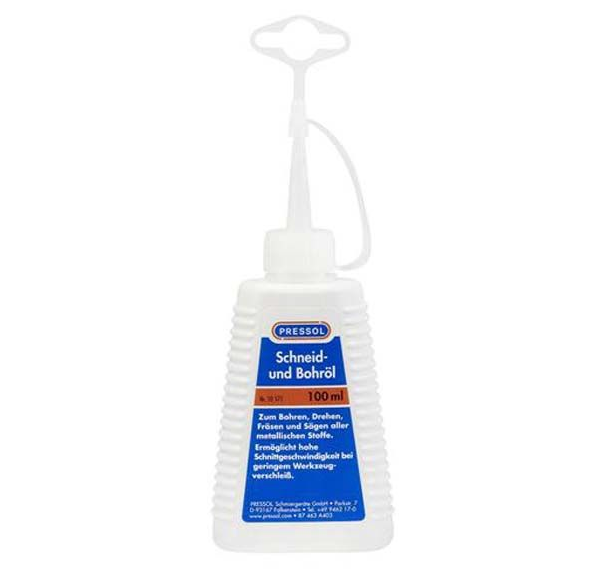

2.3. Podmazivanje prije narezivanja

  • Ispod mjesta rada potrebno je postaviti nekakvu posudu, ili tkaninu kako uljem za rezanje ne bismo uprljali pod.
  • Podmažite kraj cijevi uljem za rezanje.
  • Obilno nanesite ulje na rub cijevi na koju želite narezati navoj.
  • Podmazani rub cijevi omogućit će lakše umetanje matrice, i podmazati zube noževa u matrice te na taj način olakšati početak narezivanja.
  • Ne brinite se o količini nanošenja maziva, ali ipak je potrebno pripaziti da ne curi previše na pod i prlja radno mjesto.

2.4. Postavljanje glave matrice na rub cijevi

  • Do kraja gurnite rupu kalupa, matrice na rub cijevi.
  • Ukoliko ne sjeda na cijev, potrebno je dodati još ulja za narezivanje.

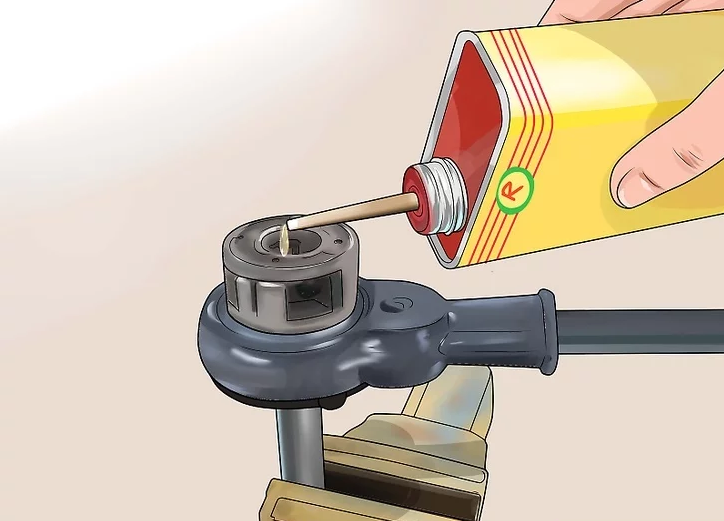

2.5. Početak narezivanja

  • Jednom rukom pritisnite glavu matrice u smjeru ruba cijevi.
  • Drugom rukom držeći se za hvataljku nareznice, rotirajte nareznicu u smjeru kazaljke na satu, pritišćući glavu matrice prema cijevi, kako bi zubi noža nareznice počeli narezivati navoj.
  • Ako osjećate otpor prilikom rotacije, tada znate da zubi grizu cijev i počinju rezati navoje.
  • Ako ne osjećate nikakav otpor, vjerojatno trebate snažnije pritisnuti glavu kalupa, u smjeru brida cijevi koju narezujete.
  • Uspite još ulja za narezivanje na zube glave kalupa koji još nisu zarezani u cijev.
  • To je važno kako bi se rezanje olakšalo i spriječilo trošenje zuba !
  • Podmazivanje mora biti obilno !

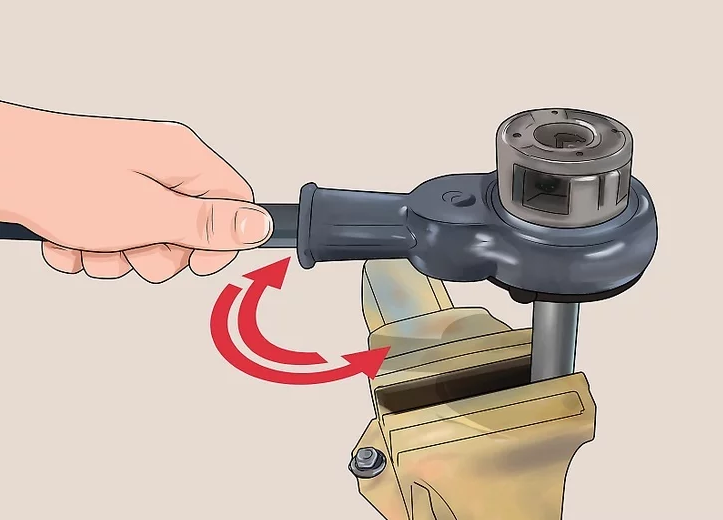

2.6. Narezivanje

  • Okrenite ručku unatrag u smjeru suprotnom od kazaljke na satu za otprilike 3/4 puta, a zatim je zategnite što više možete u smjeru kazaljke na satu koristeći svoju tjelesnu težinu da vam pomogne okrenuti je. To ponavljajte dok svi zubi glave matrice ne budu oko cijevi, što znači da su svi navoji narezani.

Ako u bilo kojem trenutku osjetite povećanu otpornost tijekom rezanja, zaustavite rotaciju i nanesite više ulja za narezivanje na izložene zube glave matrice.

2.7. Skidanje nareznice sa cijevi

  • Promijenite smjer rotacije nareznice, povlačenjem malog crnog gumba pored glave kalupa.
  • Hvataljku rotirajte za 3/4 okreta u desnu stranu (suprotno kazaljke na satu), ovo ponavljajte dok ne odvrnete zube matrice.
  • Kad ste do kraja odvrnuli matricu, možete je jednostavno povući da je skliznete s kraja cijevi.

2.8. Brtvljenje navoja teflonskom trakom ili kudjeljom

  • Omotajte teflonsku traku u smjeru kazaljke na satu oko navoja koji ste narezali.
  • Zabrtvite navoje s 2-3 omota od teflonske trake prije nego što pričvrstite bilo kakve spojnice. To će osigurati nepropusnost spoja.
  • Brtvljenje navoja može se također vršiti namatanjem kudjelje u smjeru  kazaljke na satu (namotavanjem u lijevu stranu, tj. u smjeru stezanja spojnice).

Postupak namatanja teflon trake i kudjelje smo obradili u vježbi 1, poglavlju I. Materijali u instalacijskoj tehnici !
