3.3.1. Uvod - Topla voda

Potrošna topla voda (PTV) je medij (pitka voda), koji ima temperaturu veću od 40 °C.

PTV je zapravo čista pitka voda s navedenom temperaturom a koristi se za održavanje higijene i čistoće (kupanje, tuširanje, umivanje te pranje i čišćenje posuđa i održavanje higijene prostora).

PTV se može proizvoditi skupno ili pojedinačno:

• Skupna proizvodnja PTV - a podrazumijeva proizvodnju PTV-a u toplanama i transport do različitih potrošača putem toplovoda,

• Pojedinačna proizvodnja PTV-a podrazumijeva proizvodnju PTV-a na samom mjestu potrošnje, primjerice za jedan stan, jednu kupaonicu u stanu ili za samo mjesto točila (protočni bojler za sudoper). Ovakav način zagrijavanja PTV-a, postiže se kupaonskim pećima (najstariji način zagrijavanja), električnim i plinskim bojlerima, (koji se u današnje vrijeme najčešće koriste).

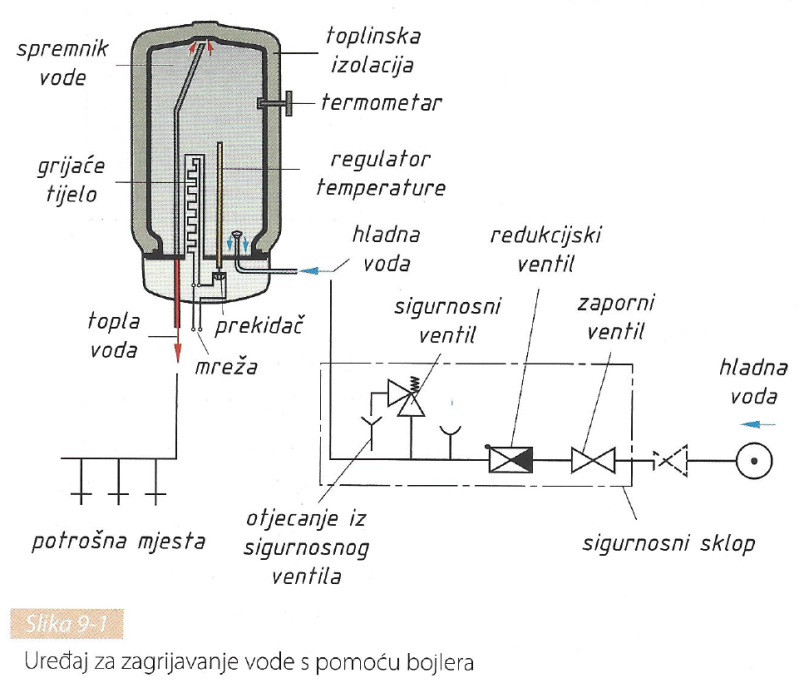

Slika 9-1 prikazuje uređaj za zagrijavanje tople vode (električni akumulacijski bojler), kod kojeg se cirkulacija vode ostvaruje na bazi razlike temperature, a time i razlike gustoće i specifične težine tople i hladne vode.

Grijanje tople vode može se izvesti:

• neposrednim putem kada se toplina dobiva izgaranjem krutih, tekućih, kapljevitih ili plinovitih goriva, električnom ili sunčevom energijom.

• posrednim putem kada se zagrijava toplinom od nekog medija, primjerice vrele vode i pare. Dakle kada prvo zagrijemo npr. vrelu vodu, koja protječe kroz cijevnu spiralu, koja dalje prenosi toplinu na vodu u spremniku.

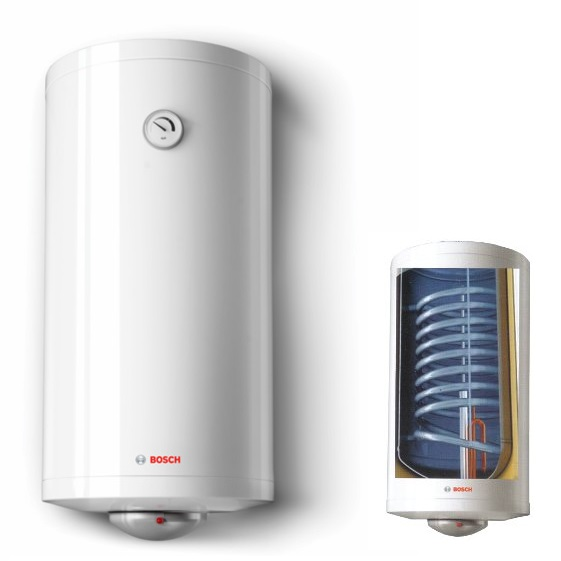

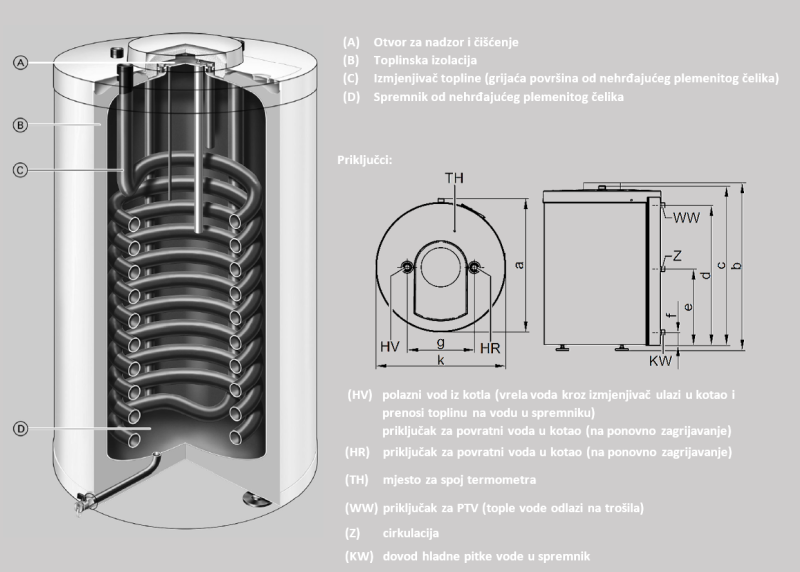

Kombinirani bojler za pripremu PTV-a

Korištenje obnovljivih izvora za dogrijavanje spremnika za pripremu PTV-a

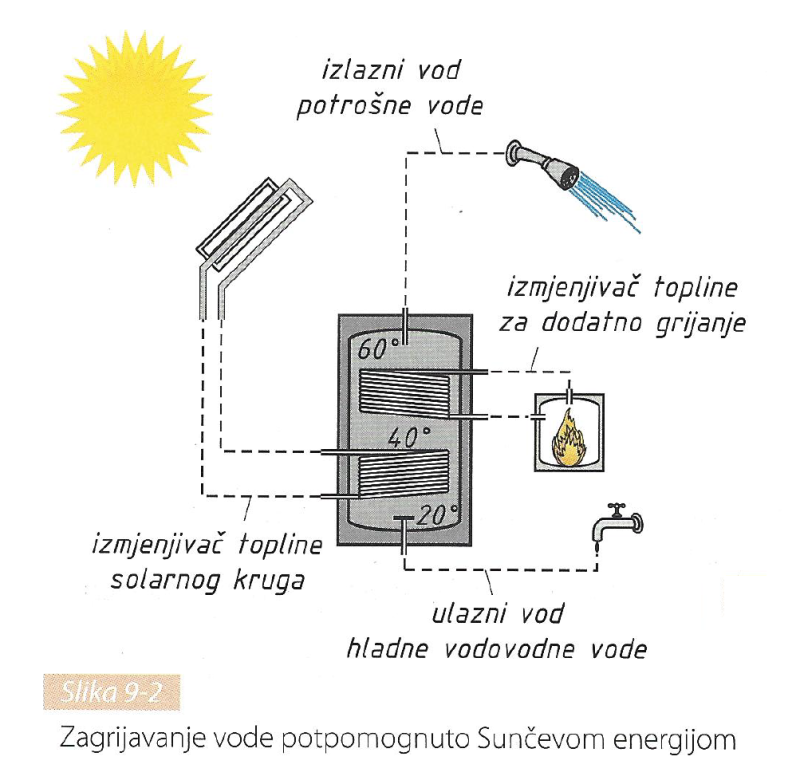

Slika 9-2 prikazuje sustav pripreme PTV kombinacijom sunčeve energije i dodatnim zagrijavanjem putem izgaranja kapljevitog ili plinovitog goriva.

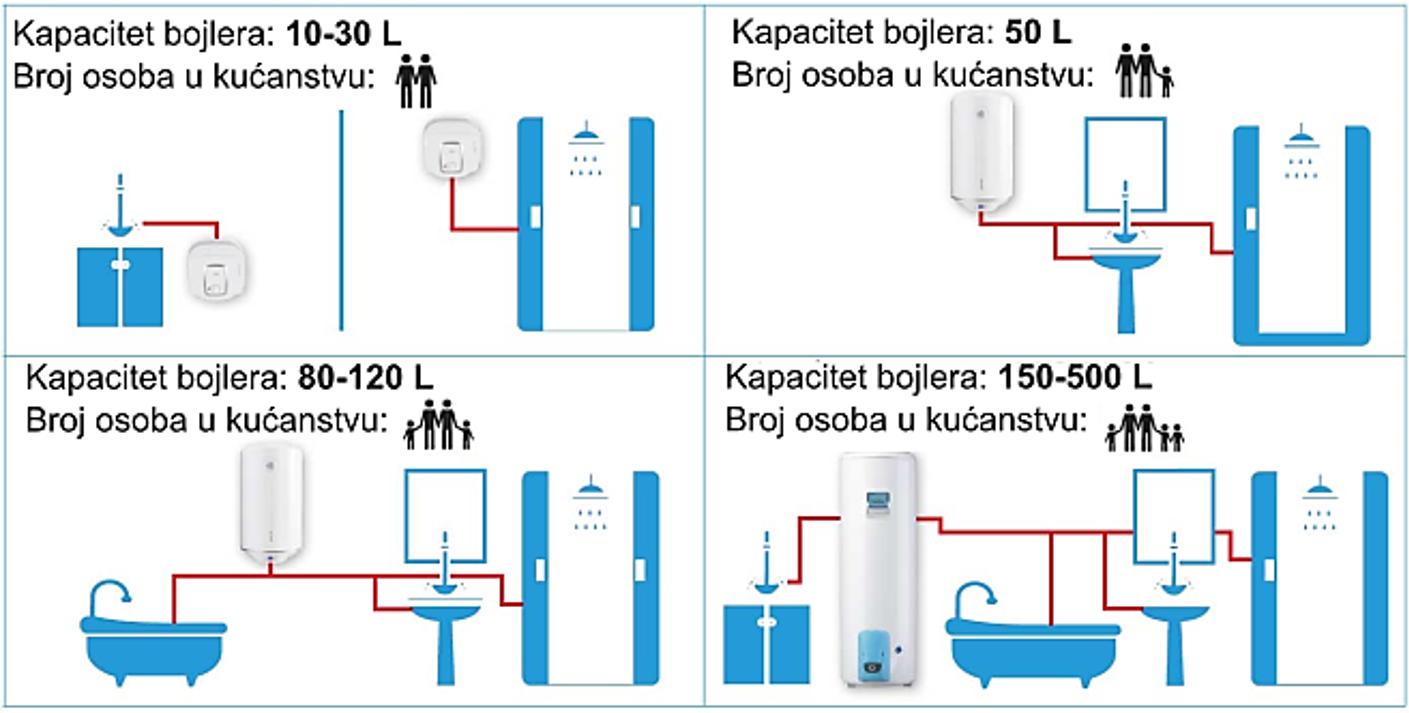

Shematski prikaz razvoda i spoja električnih bojlera za pripremu PTV-a i približan potreban kapacitet bojlera za pripremu PTV-a:

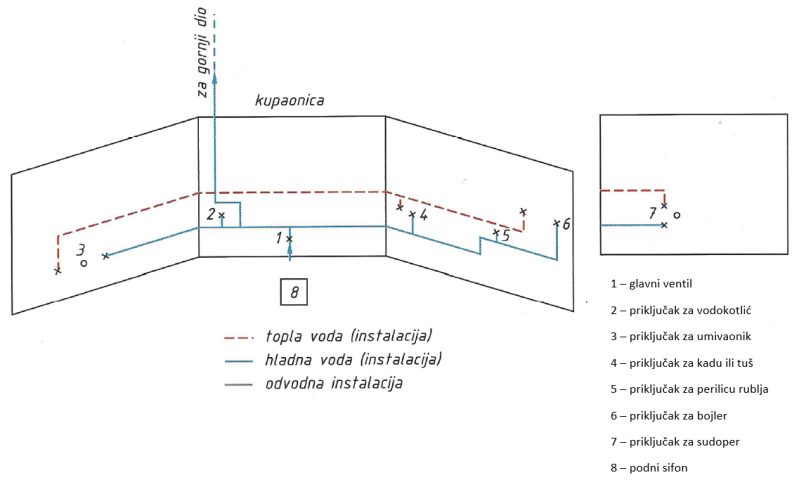

Prikaz razvoda PTV-a u kupaonici i kuhinji:

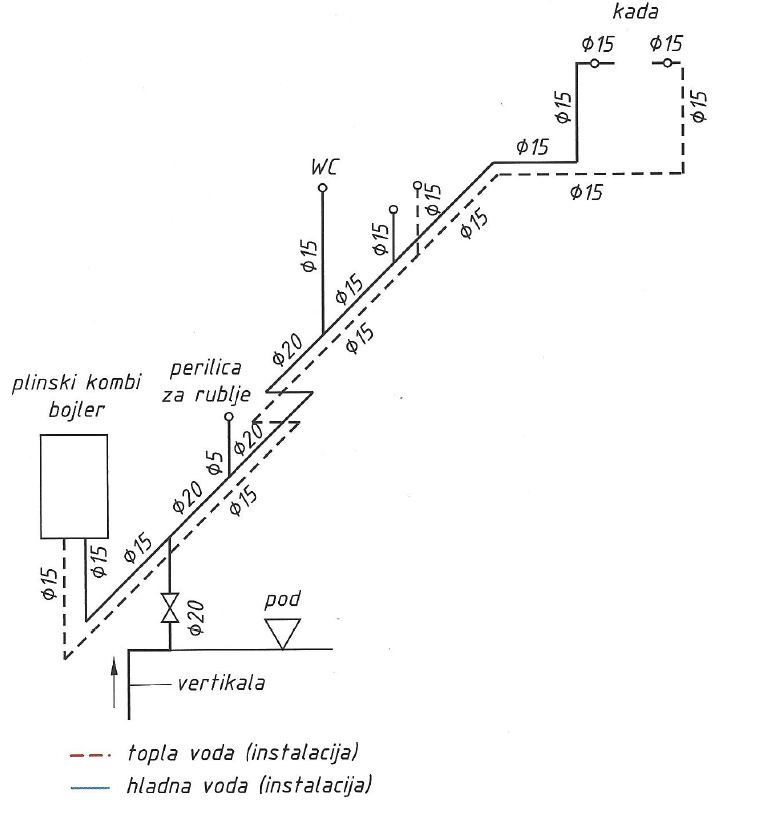

Prostorno predočenje instalacije tople i hladne vode kakovo se daje u projektnoj dokumentaciji:

Kod plinskih grijala potrebno je držati se propisanih načina izvođenja plinskih instalacija i postupanja s plinskim trošilima. Plinsko je trošilo je mjesto na kojem dolazi do izgaranja plinova, stoga je važno propisno izvesti odvod dimnih plinova.
