Uređaji za opskrbu toplom vodom omogućavaju dobivanje i uporabu tople vode za higijenske i tehničke potrebe na svakom potrošnom mjestu u zgradi u dovoljnoj količini, dobroj kvaliteti, prikladnoj temperaturi i povoljnoj cijeni.

Osobna potrošnja vode po stanovniku (Hrvatska) kreće se od 75 do 225 I/dan, od čaga oko 25-40% otpada na hladnu, a 60-75% na toplu vodu.

Topla voda se upotrebljava za: osobno pranje (umivanje i kupanje), pranje rublja i posuđa, pranje prostorija, pripremu jela i dr.

Znatno više nego u kućanstvima, topla voda se koristi u javnim zgradama: restorani, kavane, hoteli, bolnice, kupališta i st.

U industriji, topla voda se koristi i za tehnološke potrebe kao sastavni dio proizvodnje ili proizvoda (pekare, pivovare...). U privredi je potrošnja tople vode i veća nego u kućanstvima.

Podjela uređaja za pripremu tople vode

Uređaji za pripremu tople vode sastavni su dijelovi unutrašnjeg vodovoda, njihov položaj i veličina mora biti obrađen projektom vodovoda i kanalizacije.

Uređaje za proizvodnju PTV razlikujemo i dijelimo prema:

Grijači vode mogu biti:

Prema načinu proizvodnje tople vode grijače dijelimo na:

AKUMULACIJSKI BOJLERI

Akumulacijski bojleri uglavnom su veće zapremnine (50, 80, 100, 120, 150 i 500 litara). Oni postupno zagrijavaju hladnu vodu iz svog spremnika i po potrebi je dogorijevaju.

Zbog svog kapaciteta mogu imati više izljevnih mjesta (mogu biti spojeni na više točila), od protočnog bojlera.

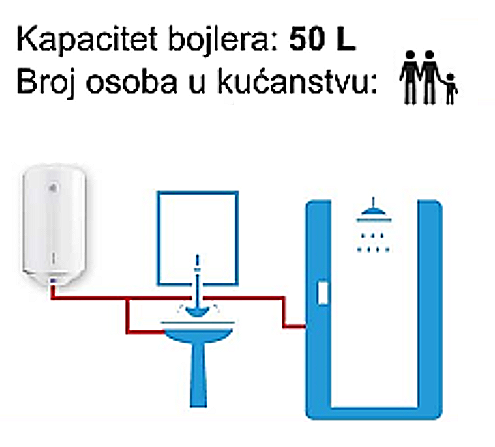

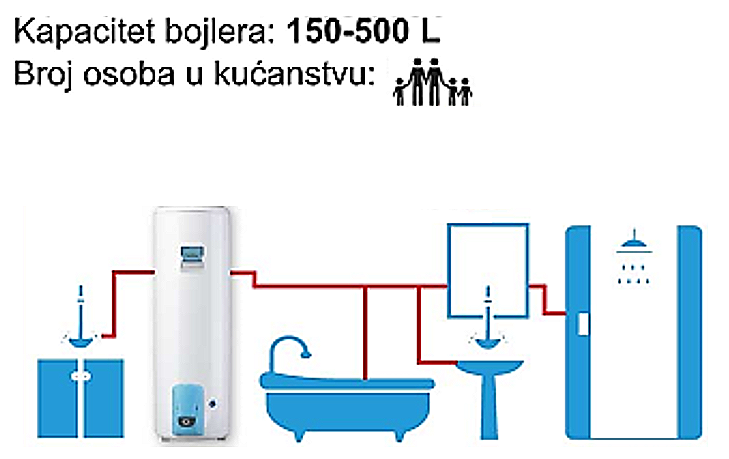

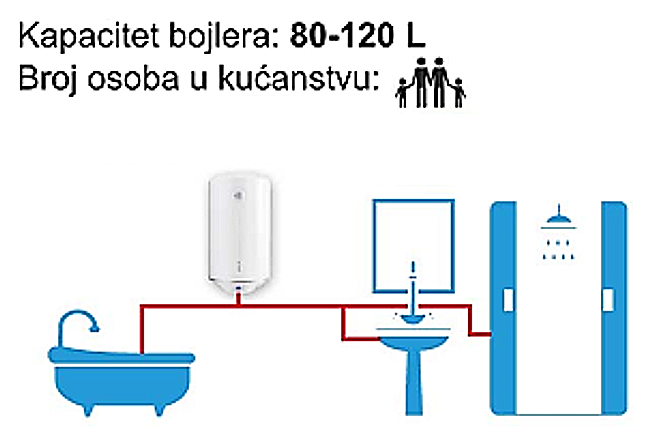

Za tročlanu obitelj najbolji je izbor bojler od 50 do 80 litara, za četveročlanu onaj od 80 do 120 litara, a za peteročlanu obitelj od 150 do 500 litara.

Akumulacijski bojleri sastoje se od kotla koji je uvijek pun vode i dobro toplinski izoliran, električnog grijača i automatskog regulatora (termostata).

lako bojleri, u principu, mogu biti nisko i visokotlačni, kućanski bojleri su u pravilu visokotlačni, s nazivnim tlakom 6 bara.

Princip rada akumulacijskog bojlera

Otvaranjem ventila za toplu vodu na slavini, hladna voda iz cijevne mreže ulazi u kotao i istiskuje zagrijanu vodu kroz cijev na vrhu kotla.

Bojleri zapremine preko 10 litara moraju imati odbojni ventil koji sprječava da zagrijana voda prijeđe u vodovodnu mrežu.

Zagrijavanje vode se obično kontrolira automatskim termostatom.

Bojleri za mali kućni sustavi

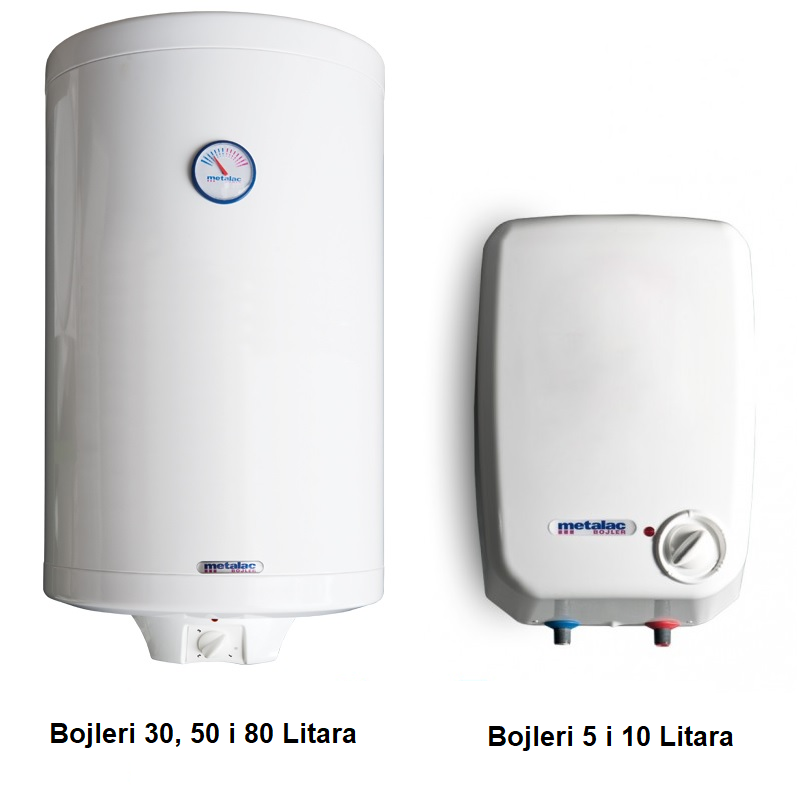

Kućni bojleri, za pojedinačne stanove ili manje poslovne prostore, obično se proizvode u dimenzijama zapremine: 5 I, 10 I (za kuhinje), te 30 I, 50 I i 80 I za kupaonice.

U pravilu su tlačni (radni tlak 6 bara), i sa snagom grijaća od 1000-4000 W.

lako su u principu vrlo sigurni uređaji, ipak ih nije dobro postavljati u neposrednoj blizini točila, (npr. ne iznad kade, već iznad perilice rublja!). Ako to nije moguće potrebno je ugraditi fidovu sklopku na elektro instalaciju bojlera.

Bojleri za veće sustave

Kod potrebe za većom količinom tople vode mogu se instalirati veći bojleri. Ovi bojleri se rade standardno u zapreminama 200 litara, a za veće potrebe (industrije, bolnice i sl.)

Izbor bojlera

Električni grijači izabiru se prema:

Pri odabiru bojlera, potrebno je voditi računa o ukupnoj snazi električnog grijača, te veličini i mogućnosti smještaja.

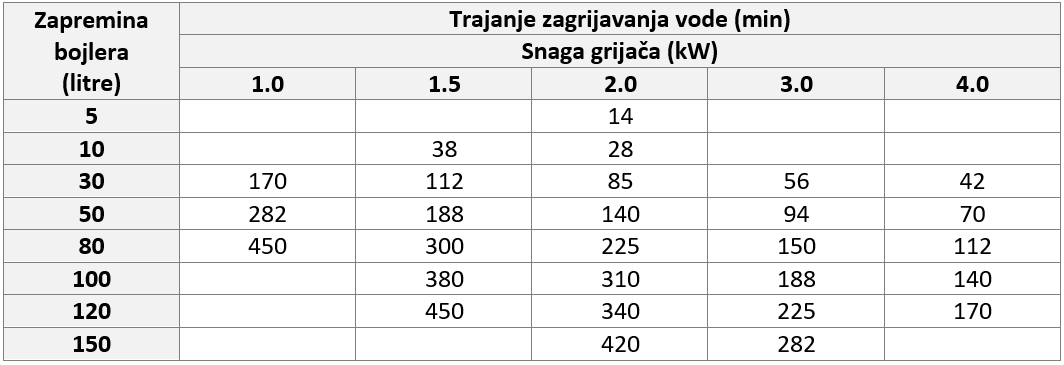

Tablica prikazuje neke uobičajene bojlere s uobičajenim snagama električnih grijača:

Veliki se bojleri postavljaju u kupatilima, sa što kraćim duljinama cijevi da se voda u cijevima što manje hladi.

Mali bojleri (protočni) se obično postavljaju u kuhinjama ispod sudopera ili u kupatilima ispod umivaonika.

PROTOČNI BOJLERI

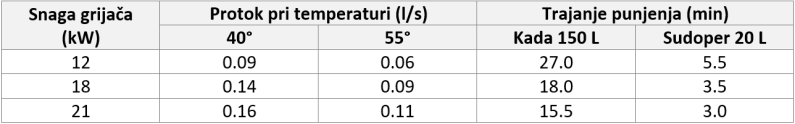

Protočni bojleri zagrijavaju vodu pri njenom protjecanju. Njihova veličina je stoga znatno manja od akumulacijskih bojlera, ali su im grijači velike snage. Zbog toga im je potrebna trofazna struja i znatno jači električni vodovi. Učinak protočnih bojlera dan je u tablici:

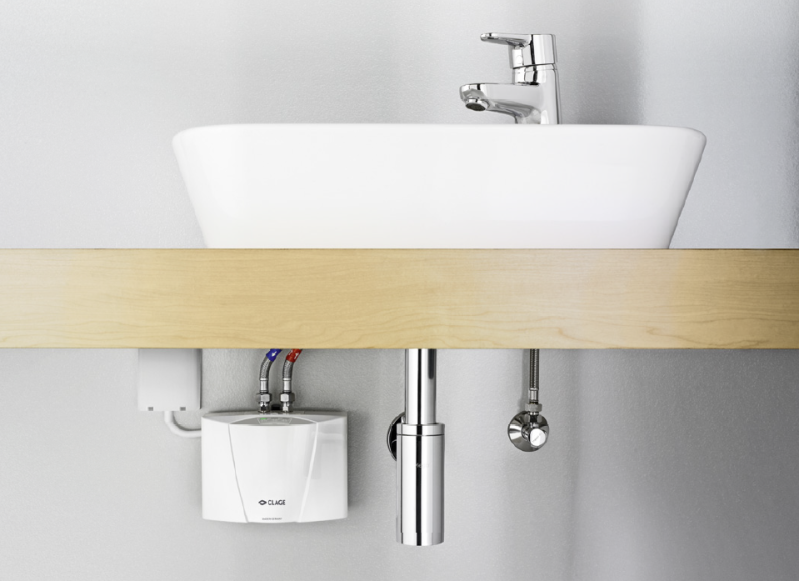

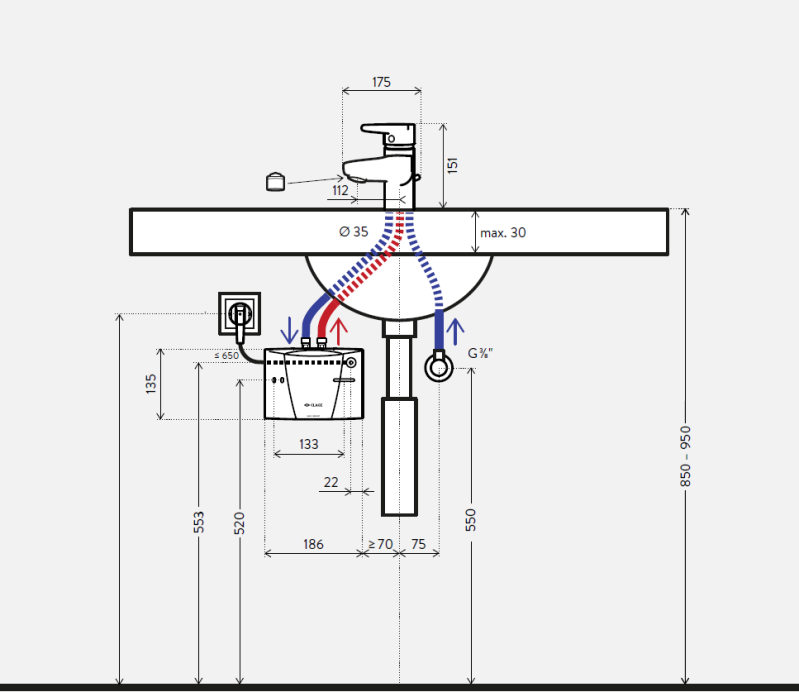

Instalacija protočnog bojlera na umivaonik ili sudoper:

https://www.clage.com/en/products/e-comfort-instant-water-heaters/DCX-Next

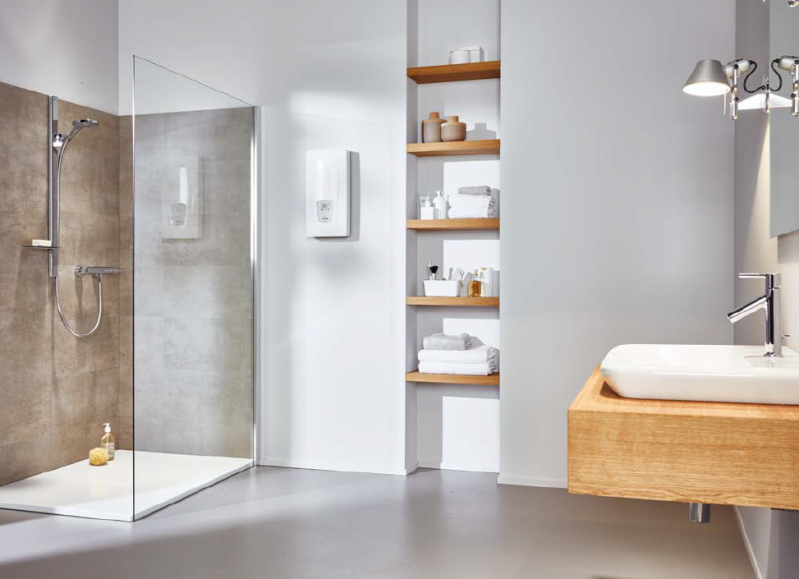

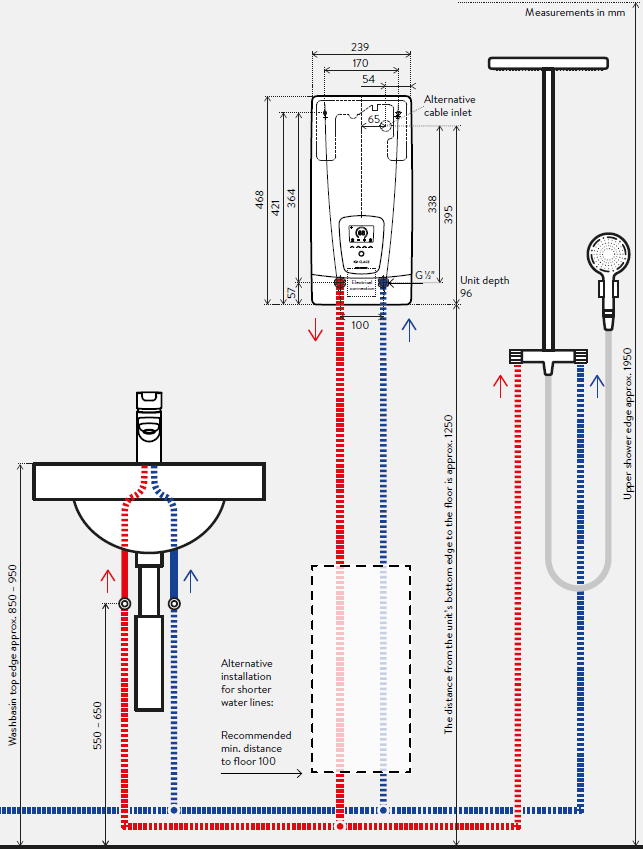

Instalacija protočnog bojlera za umivaonik i tuš ili kadu:

https://www.clage.com/en/products/e-comfort-instant-water-heaters/DCX-Next

CENTRALNI SUSTAVI

Centralna opskrba toplom vodom dolazi u obzir za zgrade kao npr. hoteli, bolnice, javna kupališta, industrijska postrojenja i slično, ali također i za male zgrade.

Centralni sustavi se obično izvode u sklopu sustava grijanja, gdje se jedan kotao (na kruta, tekuća ili plinovita goriva), ujedno koristi i za zagrijavanje potrošne tople vode (PTV), s tim da PTV ne smije dolaziti u kontakt, miješati se s grijaćim medijem za grijaća tijela. U ovakvim slučajevima spremnik vode za grijaći medij mora biti odvojen od spremnika za PTV.

Centralna opskrba ima niz prednosti:

 - ušteda prostora (nema lokalnih uređaja za zagrijavanje smještenih neposredno uz izljevna mjesta),

 - topla voda je uvijek na raspolaganju,

 - relativno mali investicijski troškovi, za slučaj instalacije uz instalaciju sustava centralnog grijanja.

Nedostatci centralnih sustava su:

 - duga cijevna mreža (neophodna instalacija centrifugalne crpke, veći gubitci topline),

 - ovisi o režimu grijanja,

 - poteškoće pri obračunu potrošnje i sl.

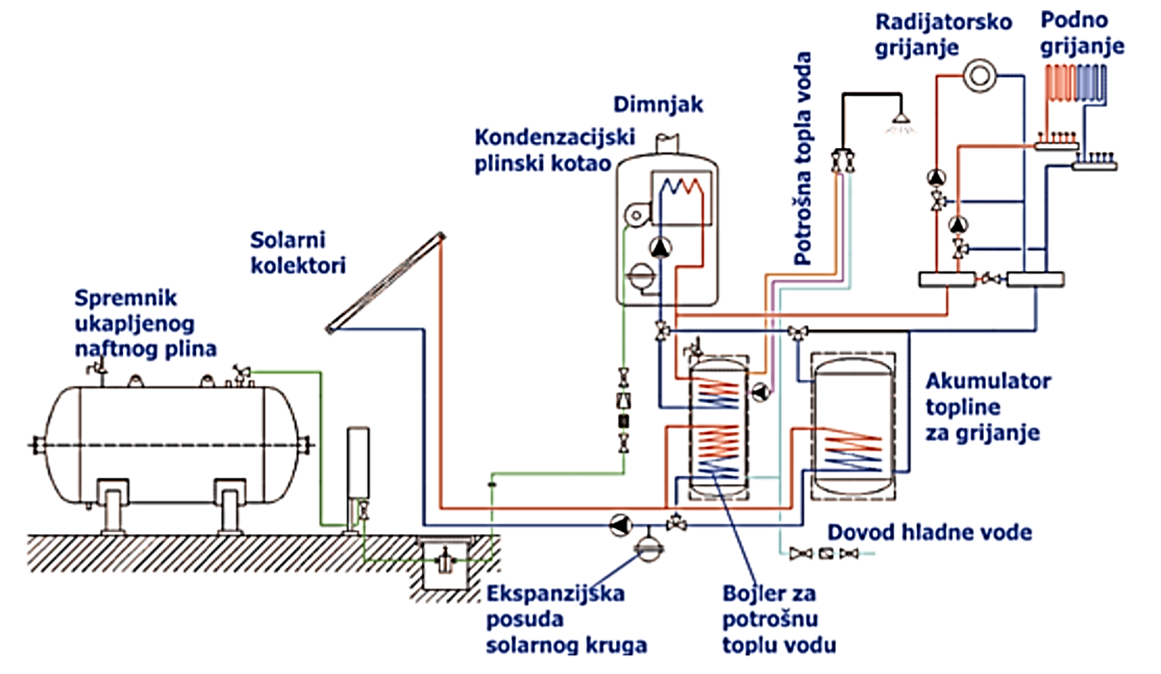

Primjer centralnog sustava grijanja ukapljenim naftnim plinom uz istovremeno korištenje topline za pripremu potrošne tople vode:

Kako radi plinski kondenzacijski kotao:
