Split klima uređaj

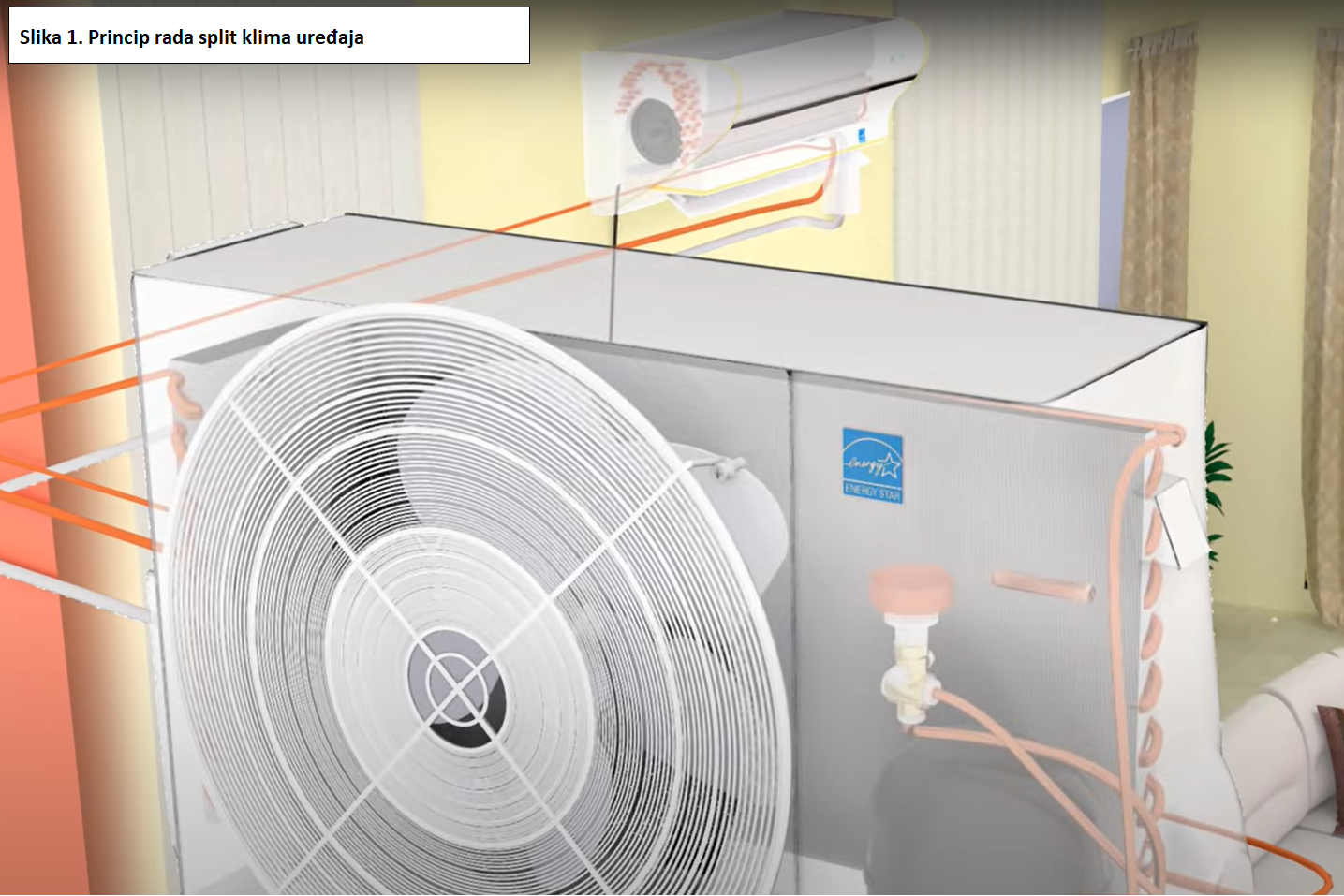

  • Princip rada klima uređaja

Split klima uređaj sastoji se od dvije jedinice, (unutrašnje jedinice i vanjske jedinice).

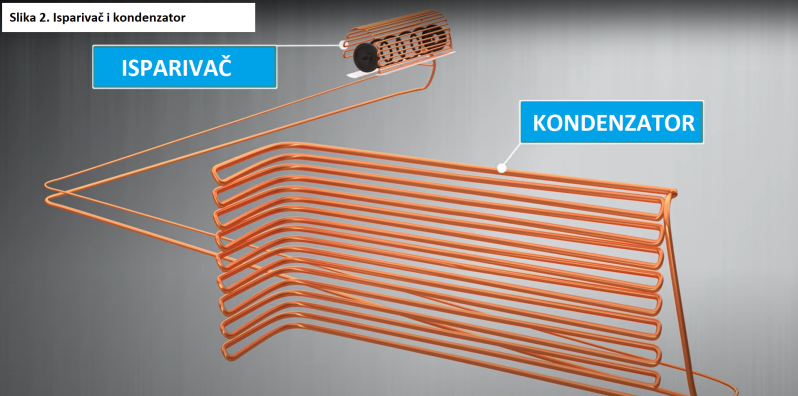

Svaka od jedinica ima po jednu bakrenu zavojnicu, koje su međusobno spojene bakrenim cijevima. U unutrašnjoj jedinici nalazi se isparivač, a u vanjskoj jedinici nalazi se kondenzator.

U cijevima, isparivaču i kondenzatoru nalazi se radni medij koji kontinuirano protječe. Ovaj medij je zapravo plin oznake R407c (nekad se koristio rashladni plin R22, ali njegova uporaba se ukida zbog štetnog utjecaja na okoliš).

Osnovni zadatak klima uređaja je jednostavan. Ona nastoji isparivač držati na temperaturi koja je manja nego u prostoriji koju hladimo (namještenoj temperaturi sobe), a kondenzator održavati na temperaturi većoj od vanjske temperature.

Uslijed ovog djelovanja isparivač će apsorbirati (upijati), toplinu u prostoriji, i radnom tvari preko cijevi, slati je u kondenzator, koji će toplinu odvoditi u okoliš (van prostora kojem nastojimo smanjiti temperaturu zraka).

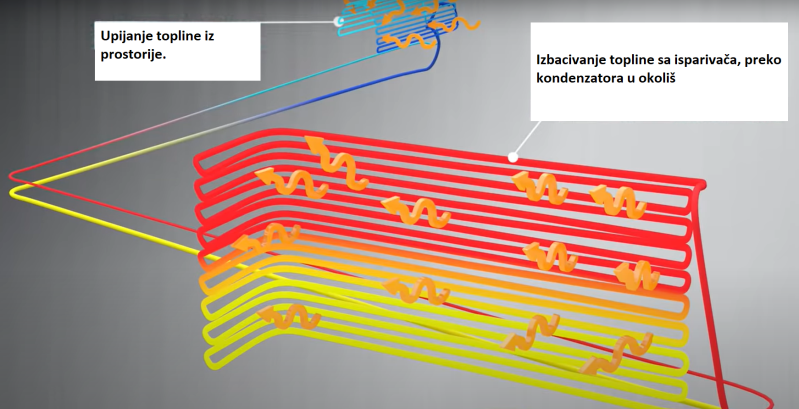

Isparivač upija toplinu iz prostorije i šalje je preko radnog medija u kondenzator.

Kondenzator predaje toplinu iz radnog medija u atmosferu.

Kako bi klima uređaj u praksi ispunila svoj osnovni zadatak, potrebne su joj osim isparivača i kondenzatora još dvije komponente; kompresor i termo-ekspanzijski ventil.

  • Kompresor

Zadatak kompresora je da poveća pritisak radne tvari.

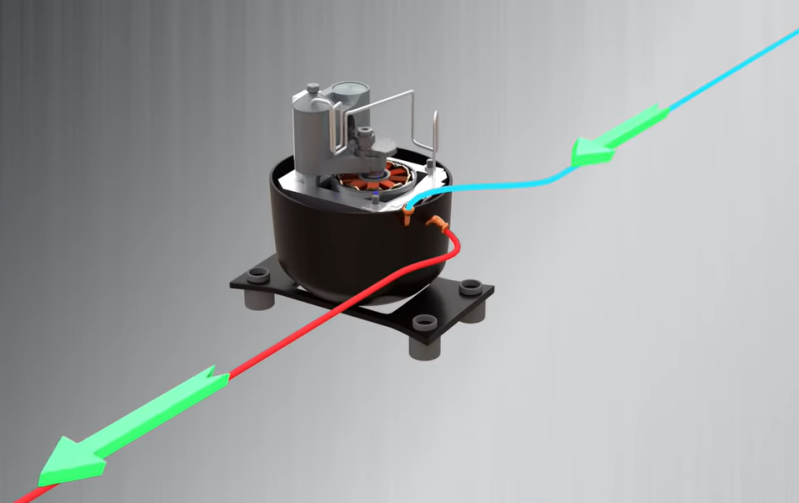

Kompresor povećava tlak radnom mediju iz isparivača, a time dolazi do povećanja temperature radnog medija.

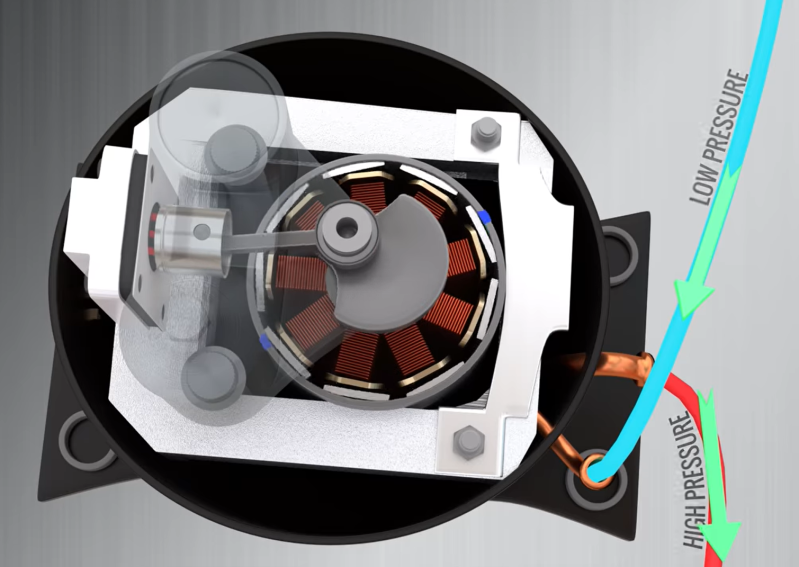

Kompresor u presjeku

Kompresor povećava pritisak radne tvari a time i temperaturu radnog medija. Temperatura na izlazu iz kompresora će biti daleko veća od vanjske temperature.

Takav kompresorom zagrijani medij se, preko kondenzatora lako predaje u atmosferu (van objekta). Postupak predaje topline sa kondenzatora na atmosferu se ubrzava i olakšava ventilatorom u vanjskoj jedinici.

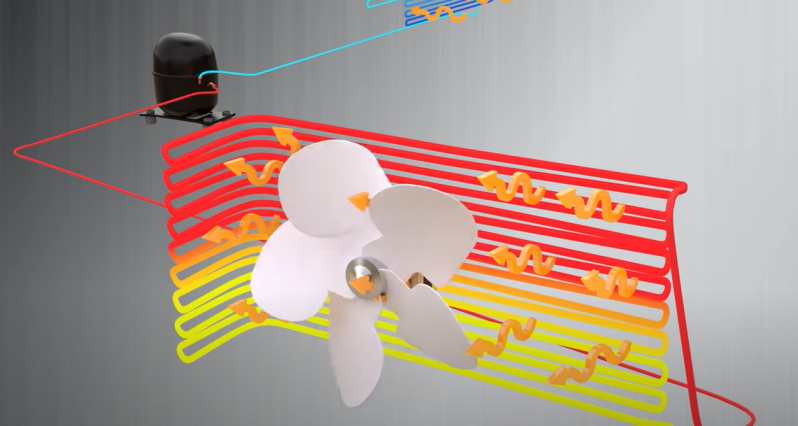

Predavanje topline iz kompresora preko radnog medija i kondenzatora, pomoću ventilatora u vanjskoj jedinici

Uslijed predaje topline u atmosferu, zbog razlike temperature (jer je toplina u vanjskoj jedinici veća od okoline, dolazi do stvaranja kondenzata, koji gravitacijom teče u kadu vanjske jedinice.

  • Termo-ekspanzijski ventil

Termo-ekspanzijski ventil je instaliran u vanjskoj jedinici na izlazu iz kondenzatora:

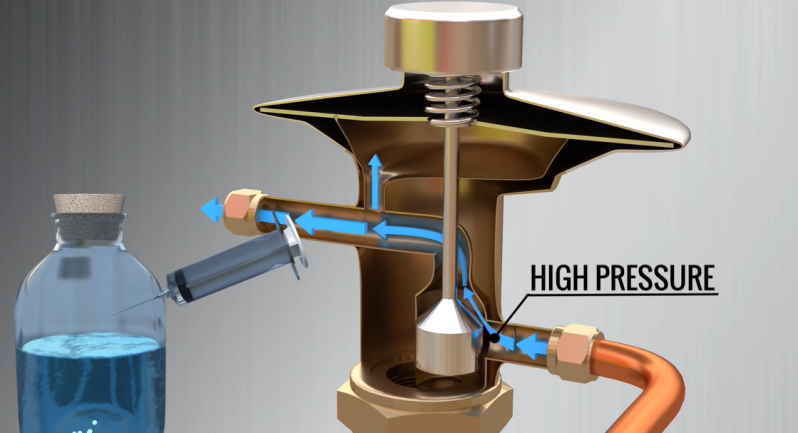

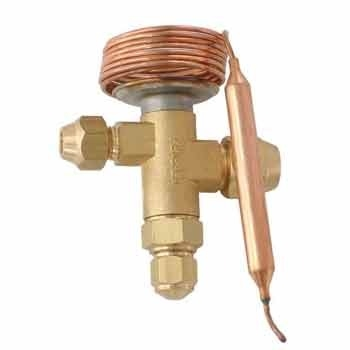

Termo-ekspanzijski ventil

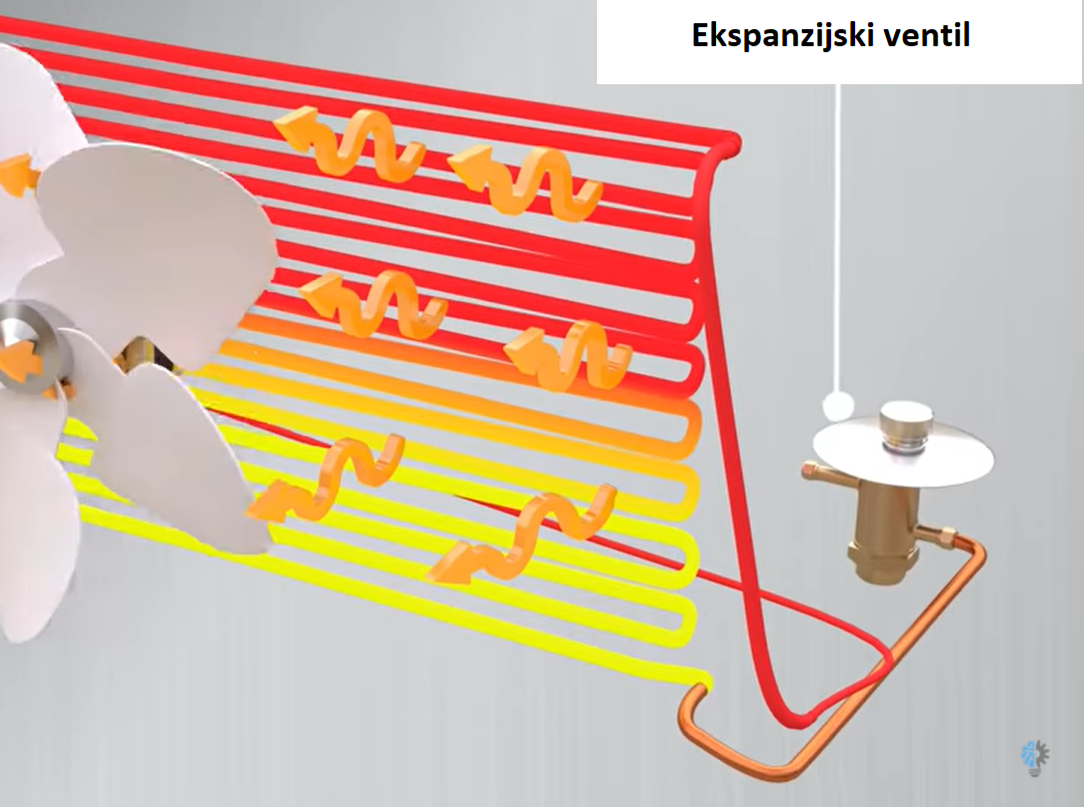

Mjesto instalacije termo-ekspanzijskog ventila

Termo-ekspanzijski ventil ima zadatak ograničiti protok radne tvari, smanjujući joj pritisak.

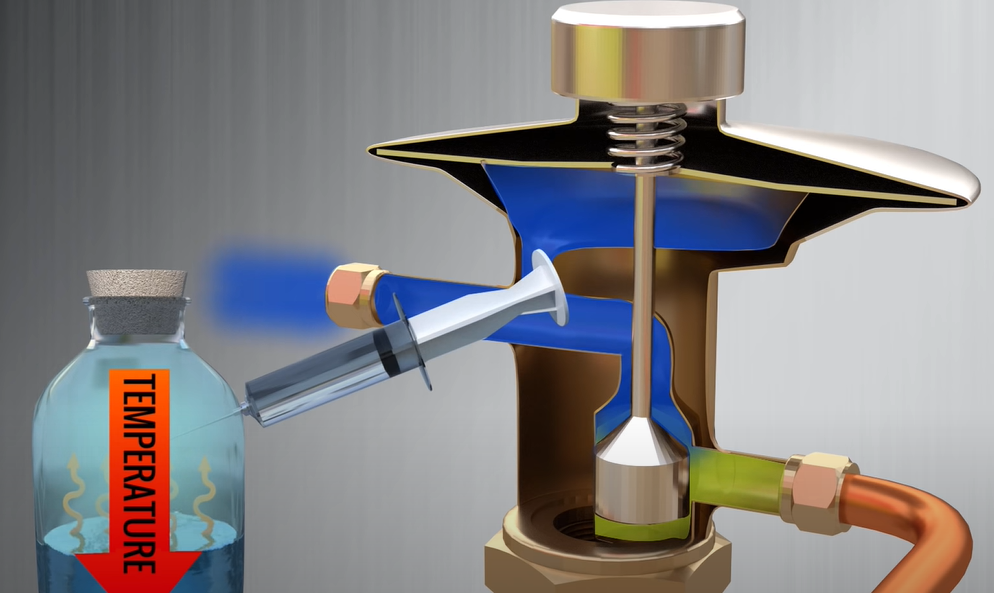

Kako tlak radne tvari opada, dio radne tvari isparava, te dolazi do pada temperature radne tvari.

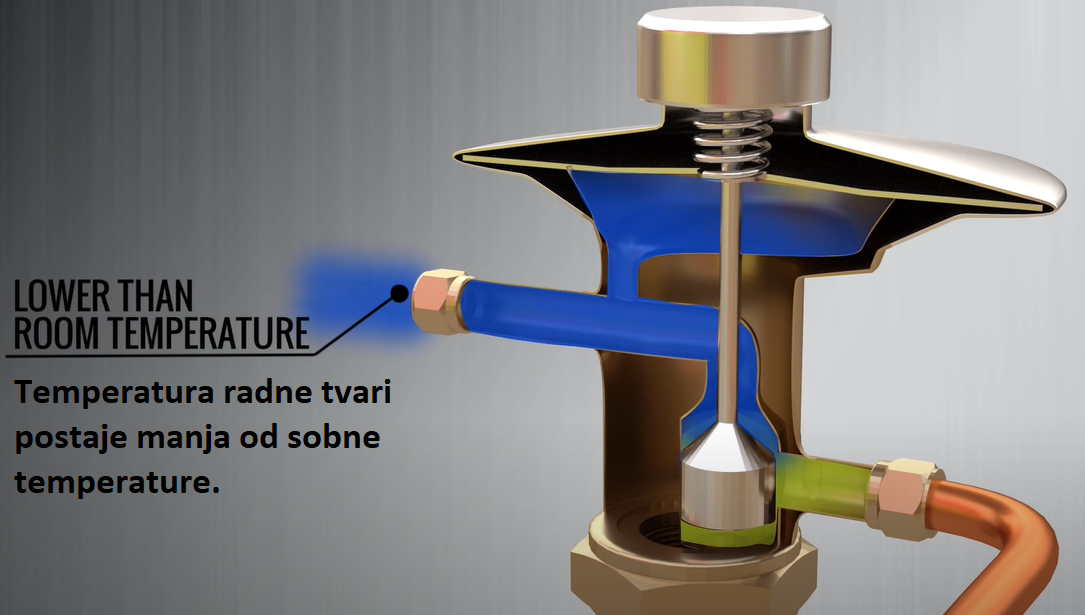

Na ovaj način se ohlađuje radna tvar u klima uređaju

Iz termo-ekspanzijskog ventila, rashlađena radna tvar , bakrenim cijevima dolazi do isparivača.

Iz termo-ekspanzijskog ventila, rashlađena radna tvar , bakrenim cijevima dolazi do isparivača.

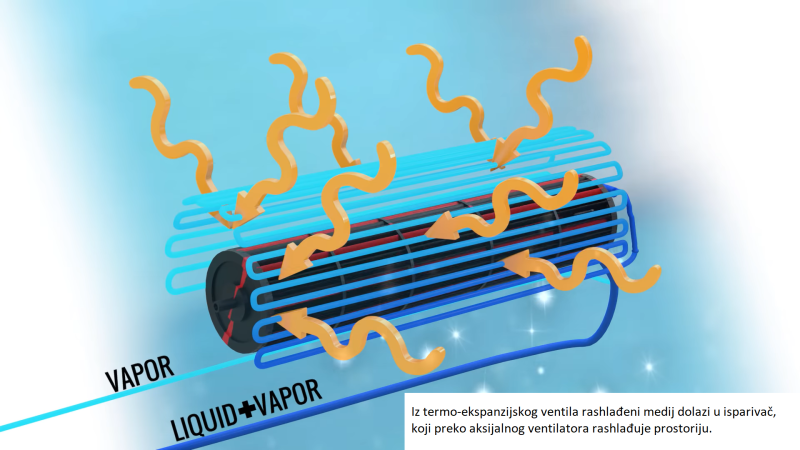

Iz ekspanzijskog ventila rashlađena radna tvar dolazi do isparivača, koji uz pomoć aksijalnog ventilatora u unutarnjoj jedinici snižava temperaturu prostorije.

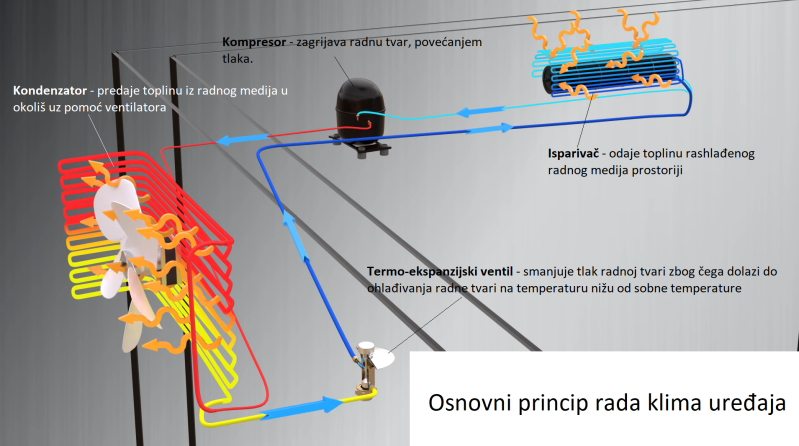

  • Princip rada i osnovni uređaji koji omogućuju rashlađivanje prostorije

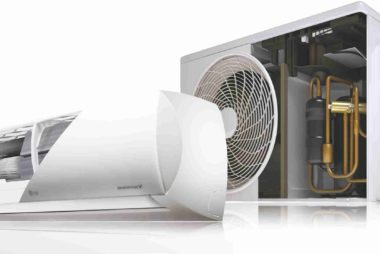

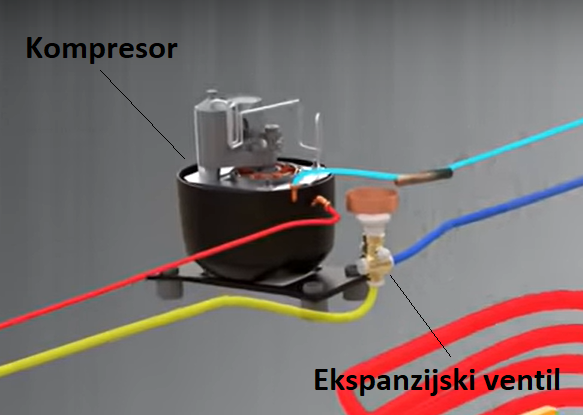

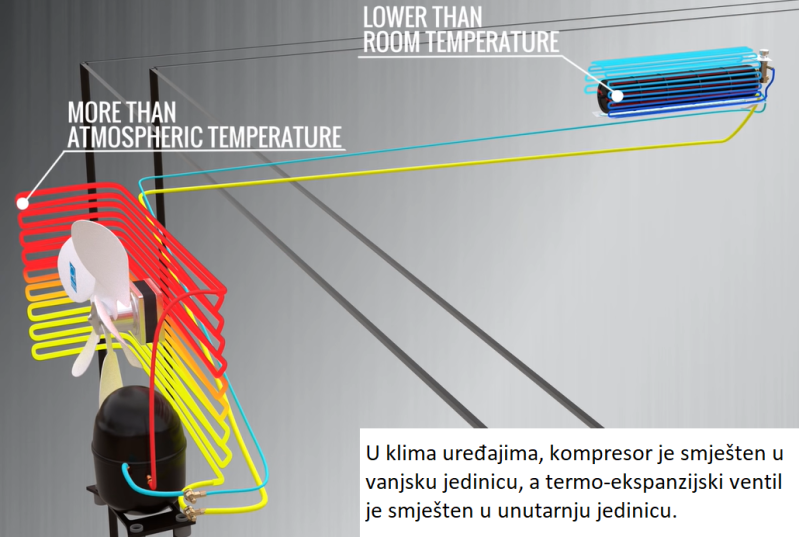

Stvarni smještaj kompresora i termo-ekspanzijskog ventila u klima uređaju:

Prilikom rada isparivača dolazi do stvaranja kondenzata, zbog razlike temperature u prostoriji (koja je veća od one na isparivaču). Ovaj kondenzat se uz pomoć cijevi koja je spojena na kadu unutarnje jedinice odvodi van prostorije.
